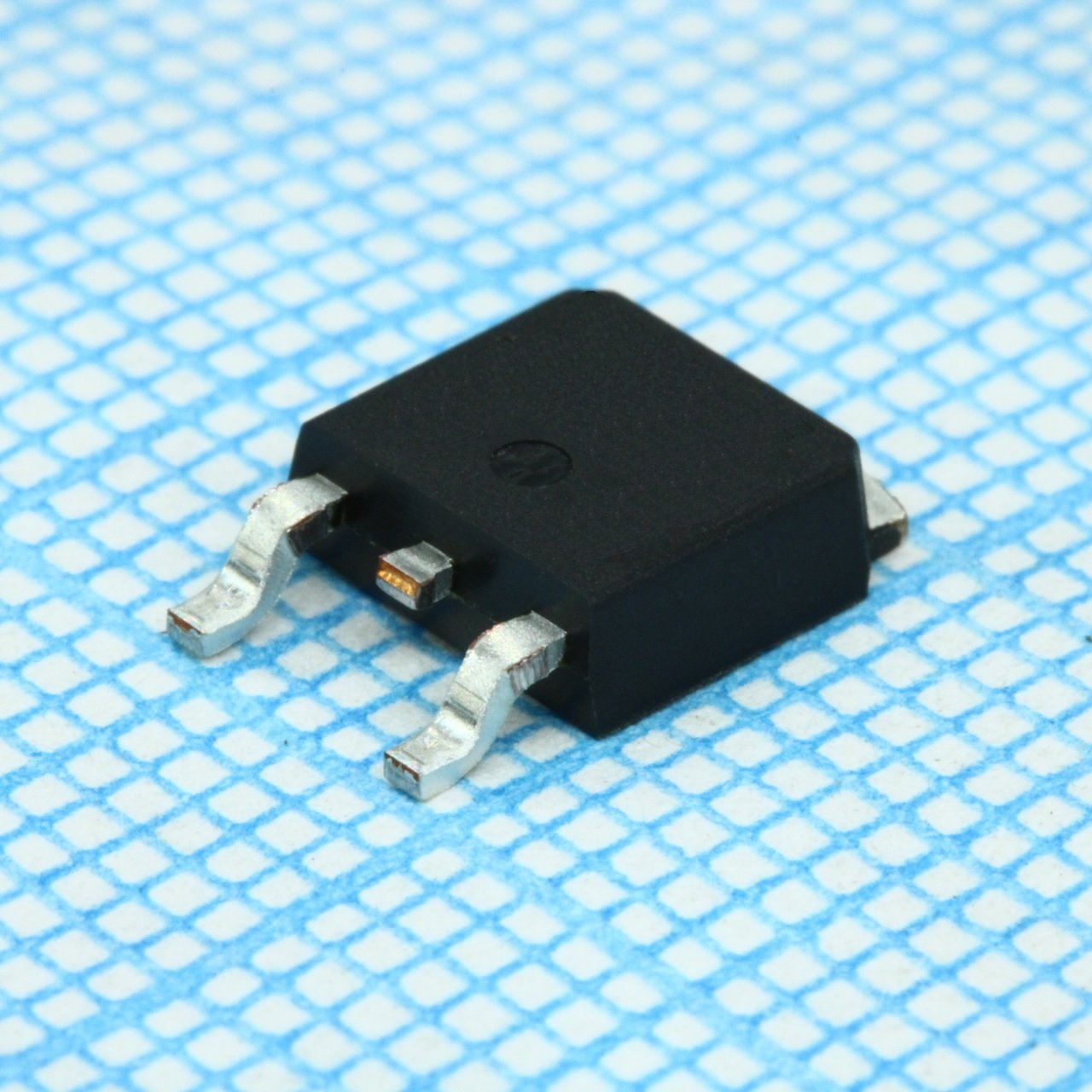

Транзистор полевой IRFR420ATRPBF / N-канал, DPАK, 3.3А, 500В
У поставщика
ПроизводительVishay
КатегорияТранзисторы полевые (FETs, MOSFETs)
У поставщиков
270 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт72,27 ₽
Сумма722,70 ₽
+ доплата 490,00 ₽
В наличии270 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 31 — 66,75 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 722,70 ₽. До заказа без доплаты не хватает 16 577,30 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 722,70 ₽
Описание
Транзистор полевой (MOSFET) N-канального типа от производителя Vishay. Компонент выполнен в компактном корпусе DPAK, рассчитан на рабочее напряжение до 500 В и ток до 3.3 А. Предназначен для применения в высоковольтных импульсных источниках питания, схемах управления двигателями и других силовых преобразователях.
Технические характеристики
| Тип | Силовой MOSFET |
| Корпус | DPAK (TO-252) |
| Тип монтажа | SMD |
| Время спада | 13ns |
| Время нарастания | 12ns |
| Конфигурация | Single |
| Заряд сток-затвор | 8.5nC |
| Вх. емкость | 340pF |
| Полный заряд затвора | 17nC |
| Заряд затвор-исток | 4.3nC |
| Время задержки включения | 8.1ns |
| Ток утечки затвор-исток | ±100nA |
| Transistor polarity | N-канальный |
| Время задержки выключения | 16ns |
| Напряжение затвор-исток | ±30V |
| Время включения | Negligible (turn-on dominated by L_S and L_D) |
| Импульсный ток стока | 10A |
| Напряжение сток-исток | 500V |
| Макс. рас. мощн. | 83W |
| Коэффициент снижения мощности | 0.67W/°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Прямая крутизна | 1.4S |
| Пиковое dv/dt восстановления диода | 3.4V/ns |
| Прямое напряжение диода тела | 1.6V |
| Output capacitance vds 25v | 53pF |
| Пиковая температура пайки | 300°C в течение 10 с |
| Output capacitance vds 400v | 15pF |
| Энергия лавины | 5.0mJ |
| Длительный ток стока 25°C | 3.3A |
| Эффективная выходная емкость | 28pF |
| Повторяющийся лавинный ток | 2.5A |
| Обратная проходная емкость | 2.7pF |
| Описание (англ.) | MOSFET N-CH 500V 3.3A DPAK |
| Непрерывный ток стока 100°C | 2.1A |
| Энергия одиноч. импульса | 140mJ |
| Напряжение пробоя сток-исток | 500V |
| Тепл. сопр. корпус-рад. | 0.50°C/W |
| Ток стока при нулевом напряжении затвора | 25µA @ VDS=500V; 250µA @ VDS=400V, Tj=125°C |
| Время обратного восстановления диода | 330ns typ, 500ns max |
| Сопротивление сток-исток в открытом состоянии | 3.0Ω max @ VGS=10V, ID=1.5A |
| Тепловое сопр. переход-корпус | 1.5°C/W |
| Пороговое напряжение затвор-исток, макс. | 4.5V |
| Пороговое напряжение затвор-исток, мин. | 2.0V |
| Импульсный ток диода исток-сток | 10A |
| Заряд обратного восстановления диода | 760µC typ, 1140µC max |
| Тепловое сопротивление переход-среда | 62°C/W |
| Непрерывный ток диода исток-сток | 3.3A |
| Темп. коэфф. напряжения пробоя | 0.60V/°C |
| Рабочая температура перехода и хранения | -55 to 150°C |
