Транзистор IRFR3709ZTRPBF
У поставщика
У поставщиков
2 356 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:2 356 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 43,56 |
| от 16 | 42,41 |
| от 32 | 40,80 |
| от 63 | 38,44 |
| от 126 | 35,63 |
Описание

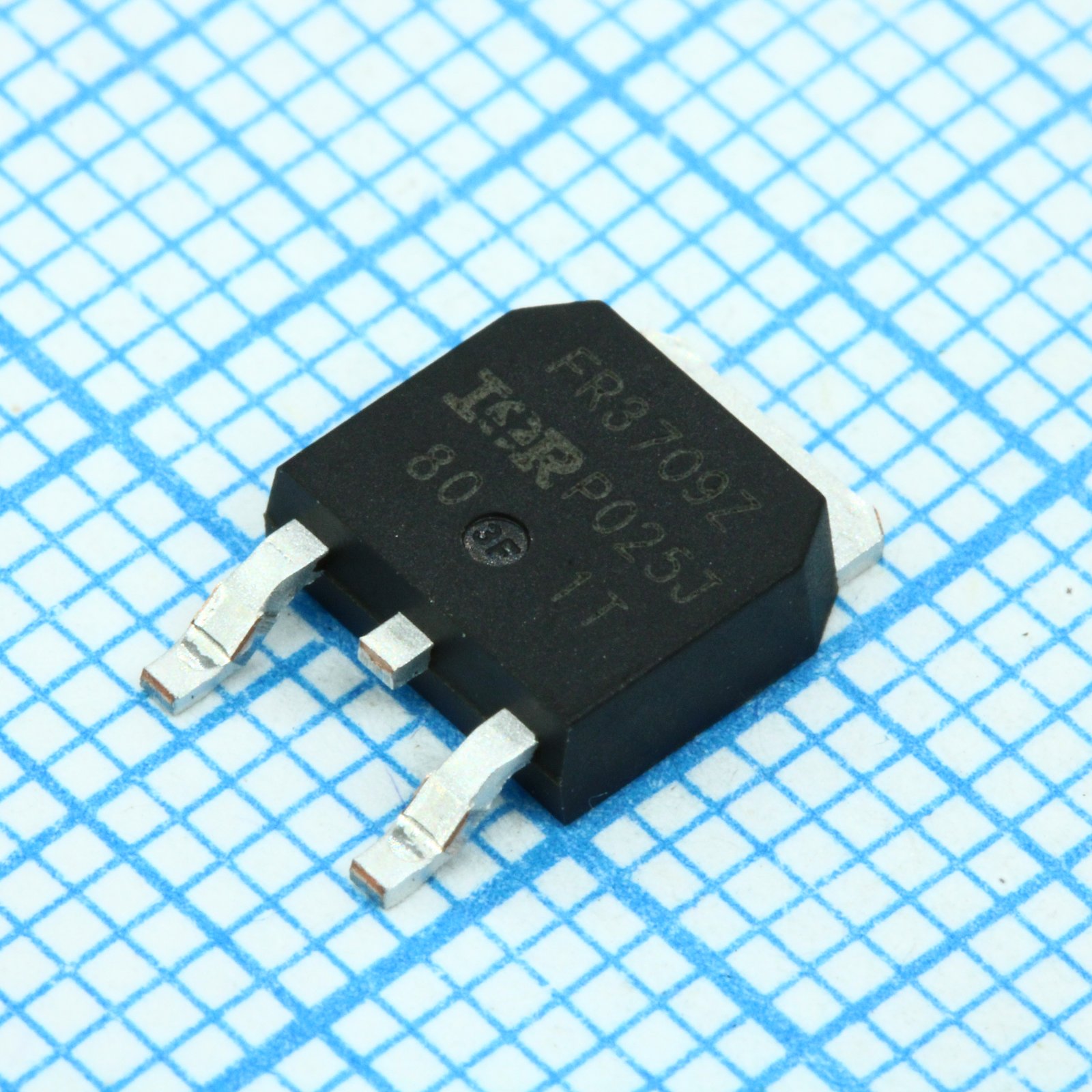

Транзистор IRFR3709ZTRPBF производства Infineon Technologies — это мощный N-канальный MOSFET, выполненный в корпусе D-Pak (TO-252). Компонент оптимизирован для работы в цепях с низким сопротивлением открытого канала, что обеспечивает высокую эффективность преобразования. Применяется в импульсных источниках питания, DC/DC-преобразователях и системах управления нагрузкой.
Технические характеристики
| Tstg | -55 to +175°C |
| Id 25c | 86A |
| Рассеиваемая мощность при 25°C | 79W |
| Макс. заряд затвора | 26nC |
| Тип. заряд затвора | 17nC |
| Tf тип. | 3.9ns |
| Tr тип. | 12ns |
| Ear max | 7.9mJ |
| Eas max | 100mJ |
| Gfs min | 51S |
| Iar max | 12A |
| Id 100c | 61A |
| Корпус | D-Pak (TO-252), I-Pak (TO-251) |
| Pd 100c | 39W |
| Qgd тип. | 5.7nC |
| Qrr max | 37nC |
| Qrr тип. | 25nC |
| Qsw typ | 7.3nC |
| Макс. время обратного восстановления | 44ns |
| Trr тип. | 29ns |
| Vsd макс. | 1.0V |
| Тип. Ciss | 2330pF |
| Coss тип. | 460pF |
| Тип. Crss | 230pF |
| Особенности | Lead-Free, Very Low RDS(on) at 4.5V VGS, Ultra-Low Gate Impedance, Fully Characterized Avalanche Voltage and Current |
| Idss макс. | 1.0µA |
| Тип монтажа | SMD |
| Qgs1 typ | 4.7nC |
| Qgs2 typ | 1.6nC |
| Qoss typ | 10nC |
| V gs max | ±20V |
| Qgodr typ | 5.0nC |
| Rthja max | 110°C/W |
| Rthjc max | 1.9°C/W |
| Td(вкл) тип. | 12ns |
| V dss max | 30V |
| Bv dss min | 30V |
| Idm импульсный | 340A |
| Ism pulsed | 340A |
| Rds on 10v | 6.5mΩ |
| Td(выкл) тип. | 15ns |
| Технология | HEXFET Power MOSFET |
| Vgs порог макс. | 2.25V |
| Vgs порог мин. | 1.35V |
| Vgs(th) тип. | 1.80V |
| Описание | HEXFET Power MOSFET |
| Артикул | IRFR3709ZPbF |
| Rds on 4 5v | 8.2mΩ |
| Применение | High Frequency Synchronous Buck Converters for Computer Processor Power, High Frequency Isolated DC-DC Converters with Synchronous Rectification for Telecom and Industrial Use |
| Channel type | N-Channel |
| Igss fwd max | 100nA |
| Igss rev max | -100nA |
| Tj operating | -55 to +175°C |
| Idss 150c max | 150µA |
| Непрерывный | 86A |
| Rthja pcb max | 50°C/W |
| Темп. пайки | 300°C for 10 seconds (1.6mm from case) |
| Bv dss temp coeff | 22mV/°C |
| Vgs th temp coeff | -5.6mV/°C |
| Коэффициент снижения мощности | 0.53W/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | MOSFET N-CH 30V 86A DPAK |
