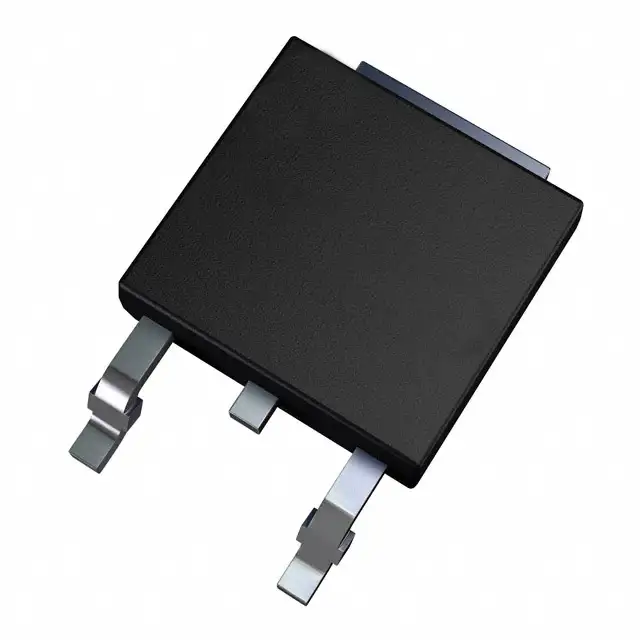

Транзистор IRFR2405TRPBF
У поставщика
У поставщиков
2 637 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:2 637 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 87,91 |
| от 46 | 82,06 |
| от 91 | 77,42 |
| от 181 | 73,35 |
| от 362 | 70,60 |
Описание
Транзистор IRFR2405TRPBF от Infineon — мощный N-канальный MOSFET, выполненный в поверхностном монтаже. Предназначен для высокоскоростной коммутации и цепей управления питанием. Отличается низким сопротивлением открытого канала и оптимизирован для работы в DC/DC-преобразователях и силовых нагрузках.
Технические характеристики
| Qg | 110nC |
| Tf | 78ns |
| Tr | 130ns |
| GFS | 30S |
| I s | 56A |
| Заряд затвор-сток | 29nC |
| Заряд затвор-исток | 23nC |
| Заряд обратного восстановления | 260nC |
| T j | -55 to +175°C |
| TRR | 93ns |
| Ciss | 2430pF |
| Coss | 470pF |
| Crss | 100pF |
| E ar | 11mJ |
| E as | 130mJ |
| I ar | 34A |
| I sm | 220A |
| V gs | ±20V |
| V sd | 1.3V |
| Dv dt | 5.0V/ns |
| I dss | 20µA |
| I gss | ±200nA |
| T stg | -55 to +175°C |
| Td(вкл) | 15ns |
| V dss | 55V |
| Td(выкл) | 55ns |
| Coss 1v | 2040pF |
| P d 25c | 110W |
| Корпус | D-Pak (TO-252) |
| R ds on | 0.016ohm |
| R th ja | 110°C/W |
| R th jc | 1.4°C/W |
| V gs th | 2.0 to 4.0V |
| Coss 44v | 350pF |
| Coss eff | 350pF |
| Тип монтажа | SMD |
| Без свинца | Да |
| I d pulsed | 220A |
| I dss 150c | 250µA |
| Описание | HEXFET Power MOSFET |
| Артикул | IRFR2405TRPBF |
| R th ja pcb | 50°C/W |
| Avalanche rated | Да |
| I d continuous 25c | 56A |
| I d continuous 100c | 40A |
| Температура пайки | 300°C for 10s |
| Коэффициент снижения мощности | 0.71W/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | MOSFET N-CH Si 55V 56A 3-Pin(2+Tab) DPAK T/R |
