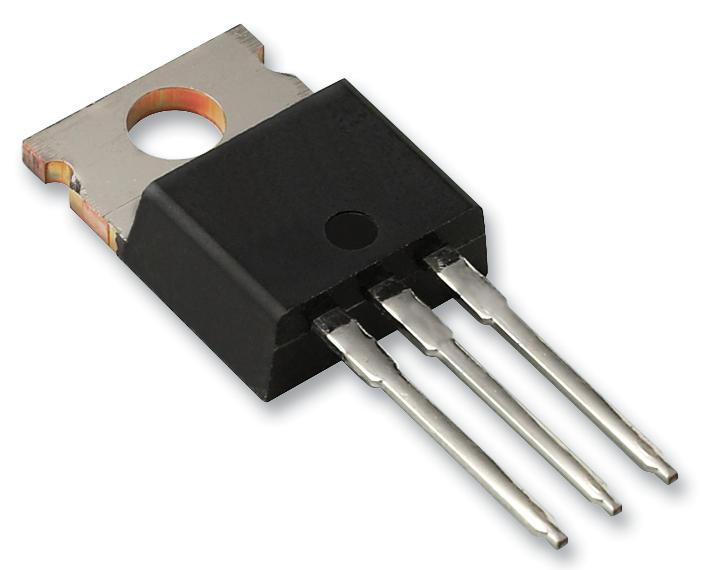

Транзистор IRF8010PBF
У поставщика
У поставщиков
76 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:76 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 118,14 |
| от 12 | 116,25 |
| от 23 | 113,78 |
| от 50 | 110,35 |
| от 100 | 105,87 |
Описание
Транзистор IRF8010PBF производства Infineon — мощный N-канальный MOSFET, выполненный в корпусе TO-220. Предназначен для использования в цепях с высокими коммутируемыми токами, обеспечивая низкое сопротивление открытого канала. Применяется в импульсных источниках питания, преобразователях напряжения и схемах управления нагрузкой.
Технические характеристики
| Тип | Power MOSFET (SMPS MOSFET) |
| Корпус | TO-220AB |
| Тип монтажа | Выводной |
| Без свинца | Да |
| Тип. время спада | 120 ns |
| Тип. время нарастания | 130 ns |
| Момент затяжки | 1.1 Nm |
| Импульсный ток стока | 320A |
| Avalanche current max | 45 A |
| Тип. заряд затвор-сток | 26 nC |
| Тип. входная емкость | 3830 pF |
| Мощн. рас. 25°C | 260W |
| Pulsed source current | 320A |
| Заряд затвора макс. | 120 nC |
| Тип. заряд затвора | 81 nC |
| Тип. заряд затвор-исток | 22 nC |
| Коэффициент снижения мощности | 1.8 W/°C |
| Время задержки вкл. тип. | 15 ns |
| Напряжение затвор-исток макс. | ±20V |
| Время задержки выкл. тип. | 61 ns |
| Тип упаковки | Tube (туба) |
| Макс. напряжение сток-исток | 100V |
| Continuous source current | 80A |
| Напр. диода макс. | 1.3V |
| Output capacitance typ 1v | 3830 pF |
| Пиковое dv/dt восстановления диода | 16 V/ns |
| Макс. время обрат. восстановления | 150 ns |
| Тип. время восст. | 99 ns |
| Soldering temperature 10s | 300°C |
| Диап. темп. хр. | -55 to +175°C |
| Пороговое напряжение затвора макс. | 4.0V |
| Пороговое напряжение затвора мин. | 2.0V |
| Output capacitance typ 25v | 480 pF |
| Output capacitance typ 80v | 280 pF |
| Прямой ток утечки затвор-исток | 200nA |
| Обратный ток утечки затвор-исток | -200nA |
| Reverse recovery charge max | 700 nC |
| Тип. заряд восст. | 460 nC |
| Длительный ток стока 25°C | 80A |
| Forward transconductance min | 82 S |
| Описание (англ.) | MOSFET N-CH 100V 80A 3-Pin(3+Tab) TO-220AB Tube |
| Непрерывный ток стока 100°C | 57A |
| Repetitive avalanche energy max | 26 mJ |
| Ток утечки сток-исток при 25°C | 20µA |
| Effective output capacitance typ | 530 pF |
| Обр. проходная емкость тип. | 59 pF |
| Thermal resistance case sink typ | 0.50 °C/W |
| Drain source leakage current 125c | 250µA |
| Single pulse avalanche energy max | 310 mJ |
| Мин. напряжение сток-исток пробоя | 100V |
| Диапазон темп. перехода | -55 to +175°C |
| Thermal resistance junction case max | 0.57 °C/W |
| Макс. сопротивление сток-исток вкл. | 15mΩ |
| Тип. сопротивление сток-исток | 12mΩ |
| Breakdown voltage temp coefficient typ | 0.11 V/°C |
| Thermal resistance junction ambient max | 62 °C/W |
