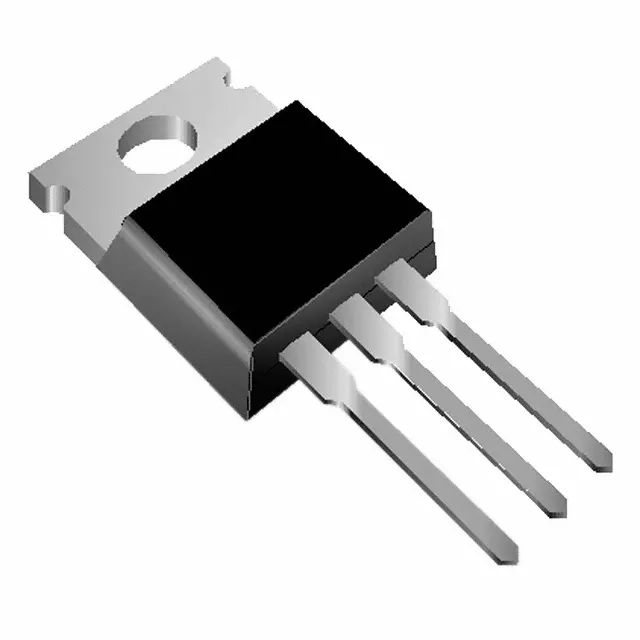

Транзистор полевой IRF740PBF / N-канал, TO-220, 10А, 400В
У поставщика
ПроизводительVishay
КатегорияТранзисторы полевые (FETs, MOSFETs)
У поставщиков
4 994 шт.
Норм. уп.: 20
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт62,48 ₽
Сумма937,20 ₽
+ доплата 490,00 ₽
В наличии2 894 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 150 — 58,44 ₽ (−6%)
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии2 100 шт
от 600 штюрлицам и ИП
продаётся от 600 штпри 600 — 43,34 ₽
Заказ со склада «Склад 13» с этой позицией — 937,20 ₽. До заказа без доплаты не хватает 16 362,80 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 937,20 ₽
Описание
Транзистор полевой (MOSFET) N-канальный от производителя Vishay. Выполнен в корпусе TO-220, рассчитан на ток до 10 А и напряжение до 400 В. Предназначен для использования в импульсных источниках питания, преобразователях напряжения и других силовых цепях. Отличается низким сопротивлением открытого канала и высокой переключательной способностью.
Технические характеристики
| Серия | IRF740, SiHF740 |
| Тип | MOSFET |
| Ток, А | 10 А |
| Корпус | TO-220AB |
| Тип монтажа | Выводной |
| Время спада | 24 ns |
| Время нарастания | 27 ns |
| Описание | N-Channel Power MOSFET, TO-220AB, 400V, 10A |
| Артикул | IRF740PBF |
| Тип канала | N-канальный |
| Производитель | Vishay Siliconix |
| Конфигурация | Single |
| Соотв. RoHS | Да |
| Момент затяжки | 10 фунт·дюйм (1.1 Н·м) |
| Мощность, Вт | 125 |
| Заряд сток-затвор | 32 nC |
| Вх. емкость | 1400 pF |
| Полный заряд затвора | 63 nC |
| Напряжение встроенного диода | 2.0V |
| Заряд затвор-исток | 9.0 nC |
| Выходная емкость | 330 pF |
| Время задержки включения | 14 ns |
| Ток утечки затвор-исток | ±100 nA |
| Напряжение затвор-исток | ±20V |
| Темп. хранения | -55 to +150 °C |
| Время задержки выключения | 50 ns |
| Напряжение сток-исток | 400V |
| Dvds dtj coefficient | 0.49 V/°C |
| Импульсный ток стока | 40A |
| Напряжение, В | 400 В |
| Мощн. рас. 25°C | 125W |
| Коэффициент снижения мощности | 1.0 W/°C |
| Прямая крутизна | 5.8 S |
| Пиковая скорость восстановления диода, В/мкс | 4.0 V/ns |
| Внутренняя индуктивность стока | 4.5 nH |
| Сопротивление сток-исток | 0.55 Ω |
| Внутренняя индуктивность истока | 7.5 nH |
| Пиковая температура пайки | 300 °C for 10s |
| Энергия лавины | 13mJ |
| Длительный ток стока 25°C | 10A |
| Импульсный прямой ток диода | 40A |
| Повторяющийся лавинный ток | 10A |
| Обратная проходная емкость | 120 pF |
| Тепловое сопротивление корпус-радиатор | 0.50 °C/W |
| Непрерывный ток стока 100°C | 6.3A |
| Пороговое напряжение затвор-исток | 2.0 to 4.0V |
| Энергия одиноч. импульса | 520mJ |
| Напряжение пробоя сток-исток | 400V |
| Рабочая температура перехода | -55 to +150 °C |
| Время обратного восстановления диода | 370 to 790 ns |
| Тепловое сопр. переход-корпус | 1.0 °C/W |
| Заряд обратного восстановления диода | 3.8 to 8.2 µC |
| Тепловое сопротивление переход-среда | 62 °C/W |
| Ток стока при нулевом напряжении затвора, 25 °C | 25 µA |
| Ток стока при нулевом затворе, 125 °C | 250 µA |
| Непрерывный ток диода исток-сток | 10A |
| Максимальное напряжение сток-исток Uси,В | 400 |
| Максимальный ток сток-исток при 25 С Iси макс..А | 10 |
