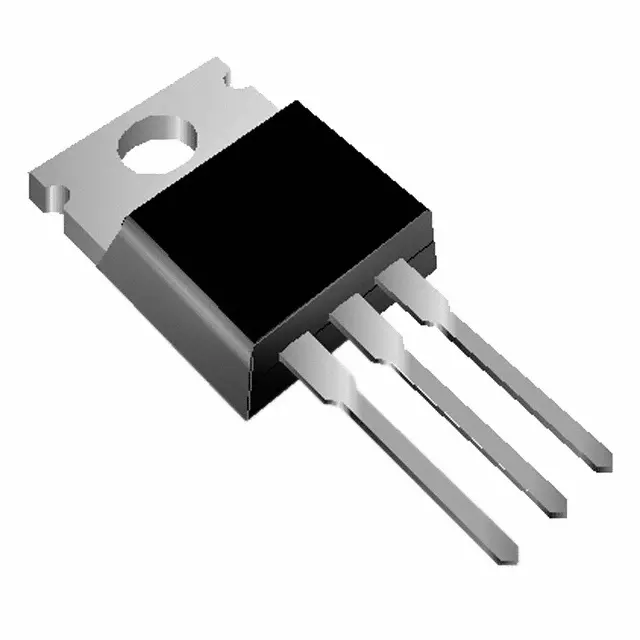

Транзистор полевой IRF710PBF / N-канал, TO-220, 2А, 400В
У поставщика
ПроизводительVishay
КатегорияТранзисторы полевые (FETs, MOSFETs)
У поставщиков
950 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт92,15 ₽
Сумма921,50 ₽
+ доплата 490,00 ₽
В наличии950 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 26 — 85,39 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 921,50 ₽. До заказа без доплаты не хватает 16 378,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 921,50 ₽
Описание
Транзистор полевой (MOSFET) N-канального типа от производителя Vishay. Выполнен в стандартном корпусе TO-220, рассчитан на ток до 2 А и напряжение до 400 В. Применяется в импульсных источниках питания, преобразователях напряжения и схемах управления нагрузкой.
Технические характеристики
| Тип | MOSFET |
| Ток, А | 2 А |
| Тип монтажа | Выводной |
| Без свинца | Да |
| Корпус | TO-220 |
| Тип. время спада | 11ns |
| Тип. время нарастания | 9.9ns |
| Соотв. RoHS | Да |
| Момент затяжки | 10 фунт·дюйм (1.1 Н·м) |
| Мощность, Вт | 36 |
| Задержка включения, тип. | 8.0ns |
| Задержка выключения, тип. | 21ns |
| Напряжение, В | 400 В |
| Заряд затвор-сток, макс. | 8.5nC |
| Тип. входная емкость | 170pF |
| Макс. рассеиваемая мощность | 36W |
| Заряд затвора макс. | 17nC |
| Макс. напряжение диода тела | 1.6V |
| Заряд затвор-исток, макс. | 3.4nC |
| Коэффициент снижения мощности | 0.29W/°C |
| Выходная емкость тип. | 34pF |
| Ток утечки затвор-исток, макс. | ±100nA |
| Напряжение затвор-исток макс. | ±20V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Макс. напряжение сток-исток | 400V |
| Макс. импульсный ток стока | 6.0A |
| Пиковое dv/dt восстановления диода | 4.0V/ns |
| Макс. время обрат. восстановления | 540ns |
| Тип. время восст. | 240ns |
| Пороговое напряжение затвора макс. | 4.0V |
| Пороговое напряжение затвора мин. | 2.0V |
| Пиковая температура пайки | 300°C в течение 10 с |
| Pulsed source drain current | 6.0A |
| Энергия лавины | 3.6mJ |
| Макс. заряд обратного восстановления | 1.6μC |
| Тип. заряд восст. | 0.85μC |
| Длительный ток стока 25°C | 2.0A |
| Мин. прямая крутизна | 1.0S |
| Повторяющийся лавинный ток | 2.0A |
| Непрерывный ток стока 100°C | 1.2A |
| Внутр. индуктивность стока | 4.5nH |
| Энергия одиноч. импульса | 120mJ |
| Макс. Rси вкл. | 3.6Ω |
| Внутренняя индуктивность истока, тип. | 7.5nH |
| Continuous source drain current | 2.0A |
| Обр. проходная емкость тип. | 6.3pF |
| Мин. напряжение сток-исток пробоя | 400V |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -55°C |
| Тип. тепловое сопротивление корпус-радиатор | 0.50°C/W |
| Макс. тепловое сопротивление переход-корпус | 3.5°C/W |
| Макс. ток стока при нулевом напряжении затвора, 25 °C | 25μA |
| Zero gate voltage drain current 125c max | 250μA |
| Макс. тепловое сопр. переход-среда | 62°C/W |
