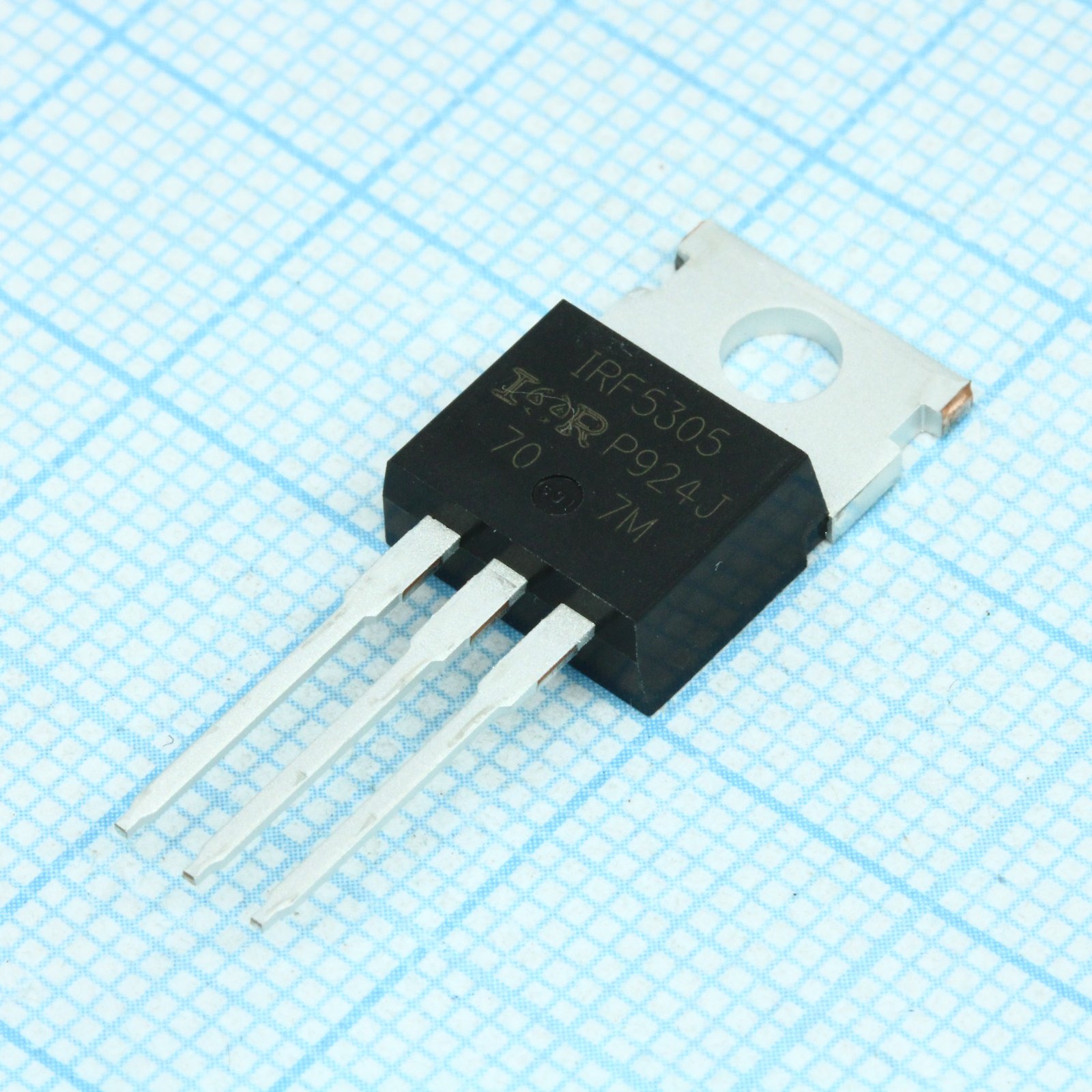

ТРАНЗИСТОРЫ IRF5305PBF, Транзистор полевой P-канальный Infineon Technologies, 55В, 31А, 110Вт, 0.06 Ом, корпус TO-220-3
У поставщика
ПроизводительInfineon
КатегорияТранзисторы полевые (FETs, MOSFETs)
Описание
Транзистор полевой P-канальный IRF5305PBF от Infineon Technologies выполнен в корпусе TO-220-3. Компонент рассчитан на напряжение 55 В и ток 31 А при мощности рассеивания 110 Вт. Отличается низким сопротивлением открытого канала (0,06 Ом), что обеспечивает высокую эффективность в ключевых схемах. Применяется в импульсных источниках питания, преобразователях напряжения и цепях управления нагрузкой.
Технические характеристики
| Тип | P-Channel Power MOSFET |
| Тип | MOSFET |
| Ток, А | -31 А |
| Корпус | TO-220AB |
| Тип монтажа | Выводной |
| Время спада | 63ns |
| Время нарастания | 66ns |
| Технология | HEXFET |
| Артикул | IRF5305PBF |
| Момент затяжки | 10 lbf·in (1.1N·m) |
| Мощность, Вт | 110 |
| Лавинный ток | -16A |
| Заряд сток-затвор | 29nC |
| Рассеиваемая мощность | 110W |
| Полный заряд затвора | 63nC |
| Заряд затвор-исток | 13nC |
| Размеры упаковки | TO-220AB outline |
| Время задержки включения | 14ns |
| Время задержки выключения | 39ns |
| On resistance rds on | 0.06Ω |
| Импульсный ток стока | -110A |
| Напряжение, В | -55 В |
| Напр. диода | -1.3V |
| Pulsed source current | -110A |
| Время обратного восстановления | 71ns (typ), 110ns (max) |
| Температура пайки | 300°C for 10 seconds |
| Gate threshold voltage | -2.0V to -4.0V |
| Input capacitance ciss | 1200pF |
| Коэффициент снижения мощности | 0.71W/°C |
| Gate source voltage vgs | ±20V |
| Output capacitance coss | 520pF |
| Заряд обратного восстановления | 170nC (typ), 250nC (max) |
| Drain source voltage vds | -55V |
| Прямая крутизна | 8.0S |
| Continuous source current | -31A |
| Internal drain inductance | 4.5nH |
| Пиковое dv/dt восстановления диода | -5.0V/ns |
| Диап. темп. хр. | -55°C to +175°C |
| Internal source inductance | 7.5nH |
| Прямой ток утечки затвор-исток | 100nA |
| Обратный ток утечки затвор-исток | -100nA |
| Энергия лавины | 11mJ |
| Длительный ток стока 25°C | -31A |
| Drain source leakage current | -25µA (at VDS=-55V) |
| Thermal resistance case sink | 0.50°C/W |
| Avalanche energy single pulse | 280mJ |
| Непрерывный ток стока 100°C | -22A |
| Напряжение пробоя сток-исток | -55V |
| Рабочая температура перехода | -55°C to +175°C |
| Тепловое сопр. переход-корпус | 1.4°C/W |
| Reverse transfer capacitance crss | 250pF |
| Температурный коэффициент пробивного напряжения | -0.034V/°C |
| Тепловое сопротивление переход-среда | 62°C/W |
