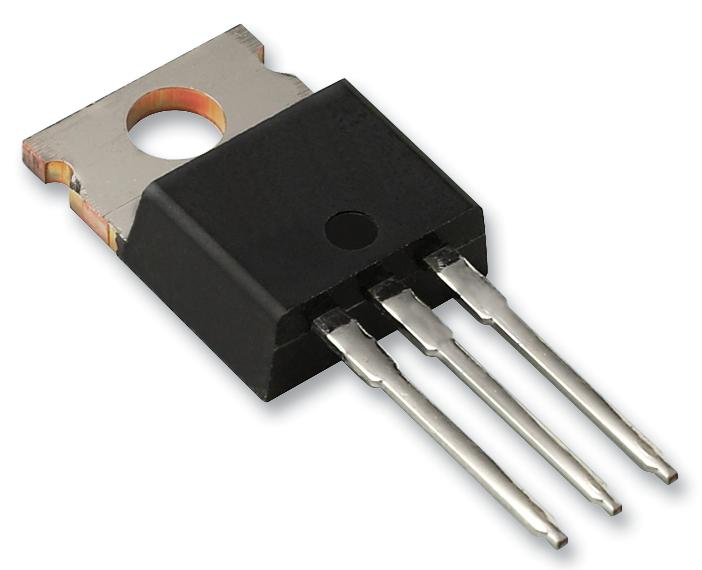

Транзистор полевой MOSFET N-канальный 55В 75A
У поставщика
ПроизводительInfineon
КатегорияТранзисторы
У поставщиков
110 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:110 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 121,59 |
| от 12 | 119,67 |
| от 23 | 117,15 |
| от 50 | 113,65 |
| от 100 | 109,09 |
Описание
Транзистор полевой MOSFET N-канального типа от Infineon. Рабочее напряжение 55 В при токе до 75 А, корпус TO-220AB. Подходит для мощных импульсных источников питания и преобразователей напряжения в промышленной автоматике.
Технические характеристики
| GFS | 88S |
| I d | 75A |
| I s | 75A |
| L d | 4.5nH |
| L s | 7.5nH |
| T f | 82ns |
| T j | -55 to +175°C |
| T r | 110ns |
| I sm | 600A |
| Q gd | 46nC |
| Q gs | 31nC |
| Q rr | 45nC |
| T rr | 46ns |
| V gs | ±20V |
| V sd | 1.3V |
| C iss | 4780pF |
| C oss | 770pF |
| C rss | 410pF |
| T stg | -55 to +175°C |
| V dss | 55V |
| T d on | 18ns |
| P d 25c | 230W |
| Корпус | TO-220AB |
| R ds on | 4.9mΩ |
| R th cs | 0.50°C/W |
| R th ja | 62°C/W |
| R th jc | 0.65°C/W |
| T d off | 48ns |
| I d 100c | 110A |
| Тип монтажа | Выводной |
| V(BR)DSS | 55V |
| C oss eff | 910pF |
| I dss max | 20µA |
| Без свинца | Да |
| Q g total | 180nC |
| I dss 125c | 250µA |
| Описание | HEXFET Power MOSFET |
| E as tested | 420mJ |
| I dm pulsed | 600A |
| Артикул | IRF1405ZPbF |
| R ds on max | 4.9mΩ |
| R ds on typ | 3.7mΩ |
| R th ja pcb | 40°C/W |
| V gs th max | 4.0V |
| V gs th min | 2.0V |
| C oss vds 1v | 2730pF |
| Channel type | N-Channel |
| C oss vds 44v | 600pF |
| I gss forward | 200nA |
| I gss reverse | -200nA |
| Момент затяжки | 10 lbf·in (1.1N·m) |
| V br dss temp coeff | 0.049V/°C |
| Раб. температура | 175°C |
| Температура пайки | 300°C for 10s |
| E as thermally limited | 270mJ |
| Коэффициент снижения мощности | 1.5W/°C |
| I d package limited 25c | 75A |
| I d silicon limited 25c | 150A |
| Тип упаковки | Tube (туба) |
| Описание (англ.) | MOSFET N-CH 55V 75A TO-220AB |
