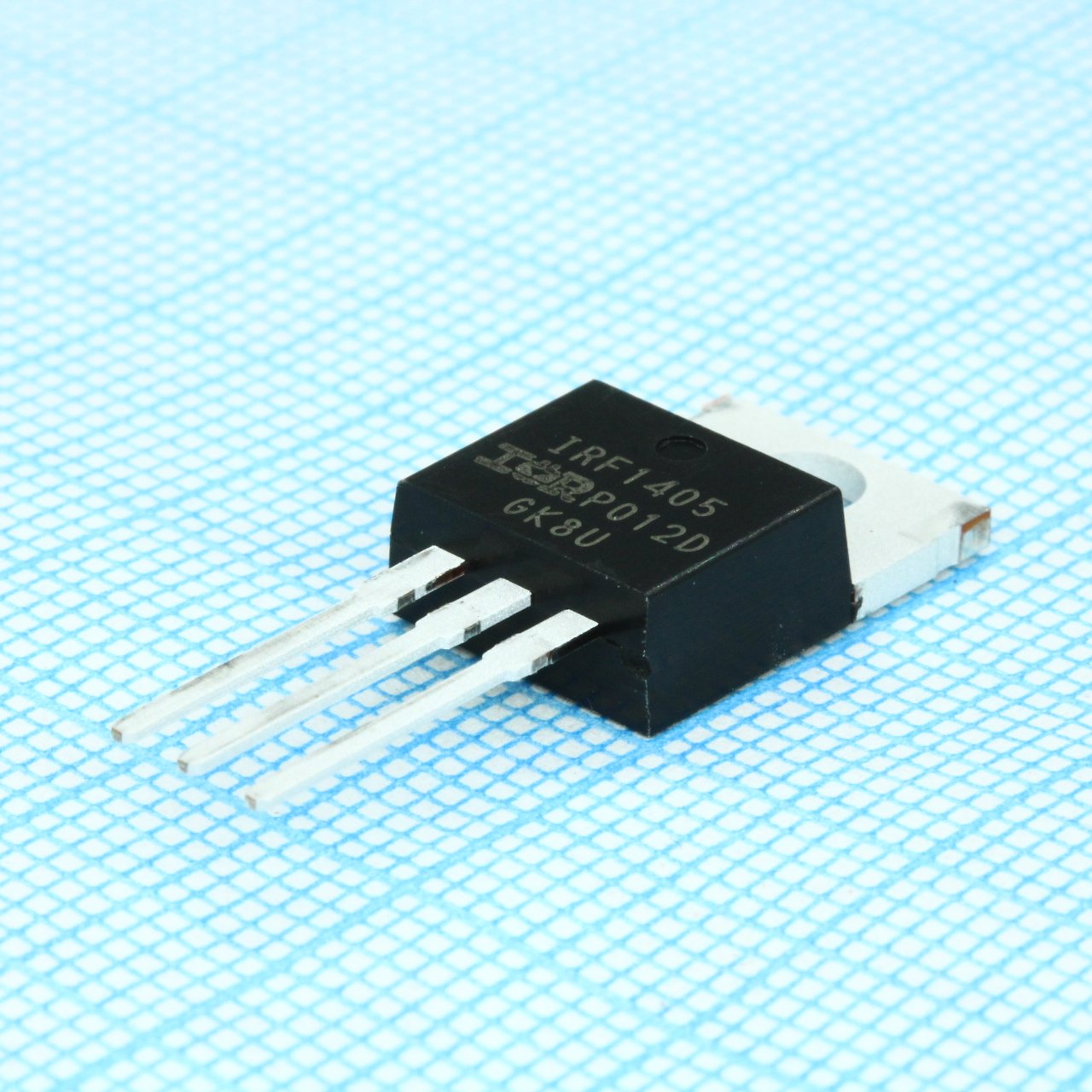

ТРАНЗИСТОРЫ IRF1405PBF, Транзистор полевой N-канальный Infineon Technologies, 55В, 133А, 200Вт, 0.005 Ом, корпус TO-220-3
У поставщика
ПроизводительInfineon
КатегорияТранзисторы полевые (FETs, MOSFETs)
У поставщиков
7 015 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт60,57 ₽
Сумма908,55 ₽
+ доплата 490,00 ₽
В наличии7 015 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 50 — 56,33 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 908,55 ₽. До заказа без доплаты не хватает 16 391,45 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 908,55 ₽
Описание
Полевой N-канальный MOSFET-транзистор IRF1405PBF от Infineon Technologies выполнен в корпусе TO-220-3. Компонент рассчитан на напряжение сток-исток 55 В и ток стока 133 А, обеспечивая низкое сопротивление открытого канала 0.005 Ом. Благодаря высокой рассеиваемой мощности 200 Вт, транзистор предназначен для силовых ключей, преобразователей напряжения и цепей управления мощной нагрузкой.
Технические характеристики
| GFS | 69S |
| I s | 169A |
| L d | 4.5nH |
| L s | 7.5nH |
| Заряд затвора | 170нКл тип, 260нКл макс |
| Время спада, t_f | 110ns |
| Температура перехода | -55 to +175°C |
| Время нарастания | 190ns |
| Энергия лавинного пробоя | 560mJ |
| Макс. импульсный ток | 680A |
| Заряд затвор-сток (Qgd) | 62nC typ, 93nC max |
| Заряд затвор-исток (Qgs) | 44nC typ, 66nC max |
| Заряд обратного восстановления | 250nC typ, 380nC max |
| Время включения | незначительный |
| Время обратного восстановления, t_rr | 88ns typ, 130ns max |
| Напряжение затвор-исток | ±20V |
| Напряжение V_SD | 1.3V |
| Входная ёмкость | 5480pF |
| Выходная ёмкость | 1210pF |
| Проходная ёмкость | 280pF |
| Скорость нарастания напряжения (dV/dt) | 5.0V/ns |
| Ток утечки сток-исток (IDSS) | 20µA |
| Температура хранения | -55 to +175°C |
| V dss | 55V |
| Задержка включения | 13ns |
| Тип | MOSFET |
| Ток, А | 169 А |
| Ток стока при 25 °C | 169A |
| Рассеиваемая мощность при 25 °C | 330W |
| Корпус | TO-220AB |
| Сопротивление сток-исток | 5.3mΩ |
| Тепловое сопротивление RthCS | 0.50°C/W |
| Тепловое сопротивление RthJA | 62°C/W |
| Тепловое сопротивление переход-корпус | 0.45°C/W |
| Время выключения, t_d_off | 130ns |
| Пороговое напряжение затвор-исток | 2.0 to 4.0V |
| Ток стока при 100 °C | 118A |
| Тип монтажа | Выводной |
| V(BR)DSS | 55V |
| Эффективная выходная ёмкость Coss | 1500pF |
| I gss fwd | 200nA |
| I gss rev | -200nA |
| Без свинца | Да |
| C oss vds1 | 5210pF |
| IDSS при 150 °C | 250µA |
| C oss vds44 | 900pF |
| Описание | HEXFET Power MOSFET, N-Channel, Stripe Planar design |
| Импульсный ток Idm | 680A |
| Артикул | IRF1405PbF |
| Тип. сопротивление сток-исток | 4.6mΩ |
| Применение | Industrial motor drive |
| Dv br dss dt j | 0.057V/°C |
| Быстрое переключение | Да |
| Рабочая температура | -55 to +175°C |
| Темп. пайки | 300°C for 10s (1.6mm from case) |
| Момент затяжки | 10 lbf·in (1.1N·m) |
| Мощность, Вт | 330 |
| Динамическая стойкость dV/dt | Да |
| Repetitive avalanche | allowed up to Tjmax |
| Напряжение, В | 55 В |
| Коэффициент снижения мощности | 2.2W/°C |
