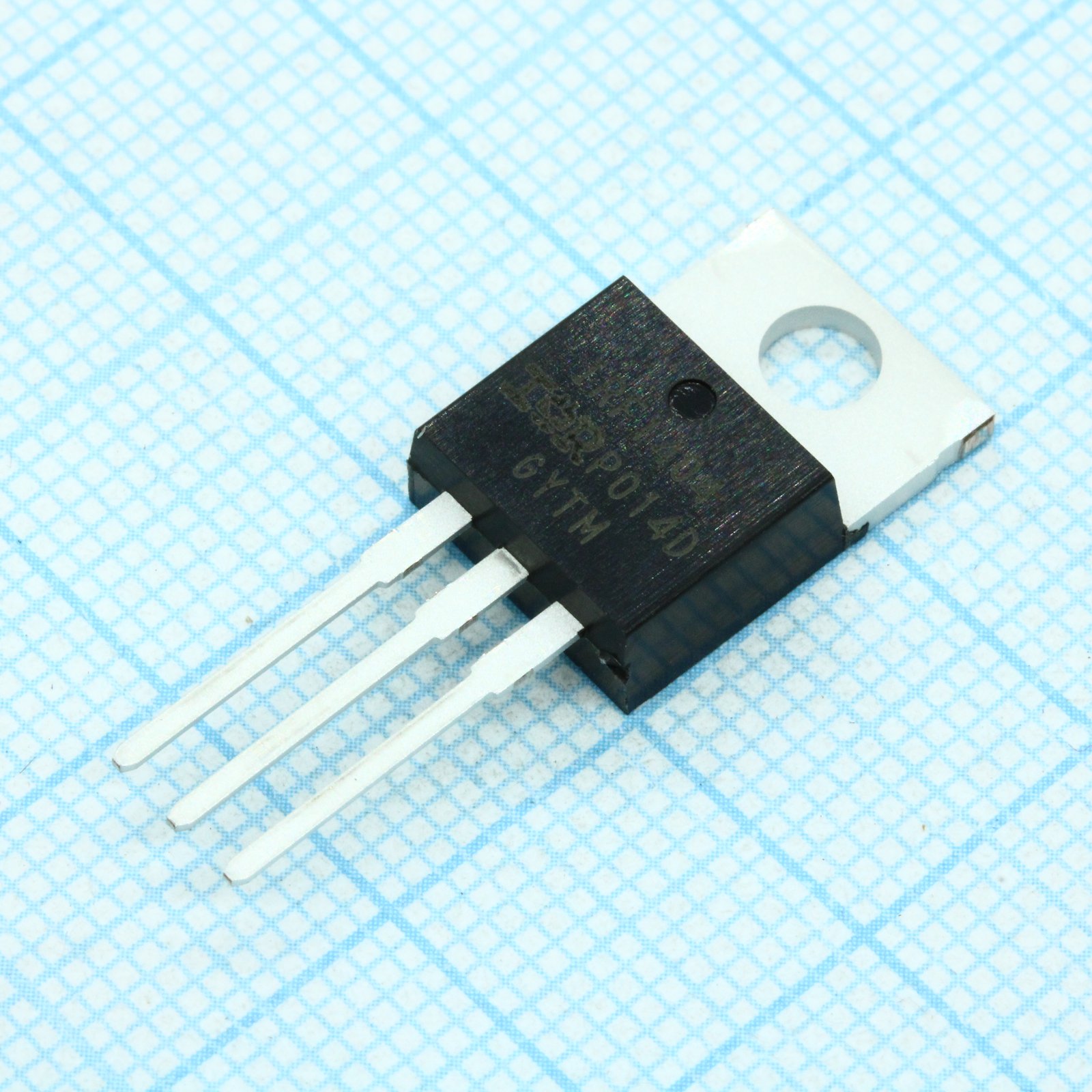

ТРАНЗИСТОРЫ IRF1404PBF, Транзистор полевой N-канальный Infineon Technologies, 40В, 202А, 333Вт, корпус TO-220AB IRF1404PBF
У поставщика
ПроизводительInfineon
КатегорияТранзисторы полевые (FETs, MOSFETs)
У поставщиков
27 971 шт.
Норм. уп.: 20
Цены поставщиков
Склад 12
В наличии:19 000 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 600 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 68,31 |
| от 20 | 52,47 |
| от 200 | 46,60 |
Склад 13
В наличии:8 971 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 86,95 |
| от 100 | 81,68 |
| от 200 | 78,15 |
| от 350 | 75,05 |
| от 650 | 72,96 |
Описание
Транзистор полевой N-канальный MOSFET от Infineon Technologies. Компонент рассчитан на высокие рабочие токи и отличается низким сопротивлением открытого канала. Применяется в цепях с напряжением до 40 В, в импульсных источниках питания, преобразователях и силовых узлах. Выполнен в стандартном корпусе TO-220AB для монтажа в отверстия.
Технические характеристики
| Тип | MOSFET |
| Ток | 162 А |
| Корпус | TO-220AB |
| Тип монтажа | THT |
| Без свинца | Да |
| Корпус | TO-220AB |
| Монтаж | Выводной |
| Avalanche energy | 620mJ |
| Мощность | 200 Вт |
| Вх. емкость | 5669pF |
| Рассеиваемая мощность | 333W |
| Выходная емкость | 1659pF |
| Напряжение затвор-исток | ±20V |
| Темп. хранения | -55 to 175°C |
| Switching fall time | 33ns |
| Switching rise time | 190ns |
| Напряжение сток-исток | 40V |
| Импульсный ток стока | 808A |
| Напряжение | 40 В |
| Время обратного восстановления | 78ns |
| Заряд затвора макс. | 196nC |
| Тип. заряд затвора | 131nC |
| Switching turn on delay | 17ns |
| Switching turn off delay | 46ns |
| Body diode pulsed current | 808A |
| Body diode forward voltage | 1.5V |
| Пороговое напряжение затвора макс. | 4.0V |
| Пороговое напряжение затвора мин. | 2.0V |
| Длительный ток стока 25°C | 202A |
| Обратная проходная емкость | 223pF |
| Thermal resistance case sink | 0.50°C/W |
| Body diode continuous current | 202A |
| Непрерывный ток стока 100°C | 143A |
| Макс. Rси вкл. | 0.004Ω |
| Drain source on resistance typ | 0.0035Ω |
| Рабочая температура перехода | -55 to 175°C |
| Тепловое сопр. переход-корпус | 0.45°C/W |
| Тепловое сопротивление переход-среда | 62°C/W |
