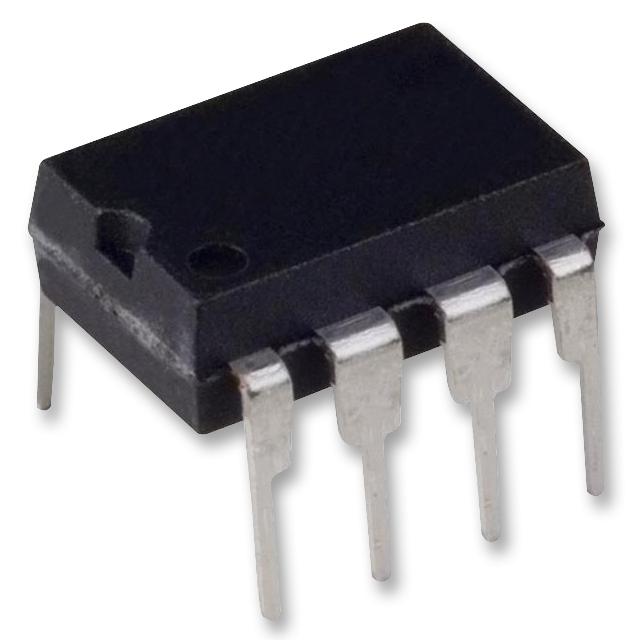

Драйвер полумостовой 8-DIP IR2304PBF
У поставщика
ПроизводительInfineon
КатегорияДрайверы Full и Half-Bridge
У поставщиков
84 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:84 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 46,97 |
| от 8 | 45,91 |
| от 14 | 44,39 |
| от 28 | 42,57 |
| от 50 | 40,54 |
Описание
Драйвер полумостовой IR2304PBF производства Infineon. Микросхема рассчитана на напряжение до 600 В и выходной ток 0,13 А, выполнена в корпусе DIP-8. Работает в диапазоне температур от -40°C до 125°C. Применяется в импульсных источниках питания и промышленной автоматике.
Технические характеристики
| Корпус | 8-Lead PDIP |
| Тип монтажа | Выводной |
| Без свинца | Да |
| Dv dt immune | Да |
| Dead time max | 190ns |
| Dead time min | 80ns |
| Dead time typ | 100ns |
| Internal deadtime | 100ns |
| Delay matching max | 50ns |
| Voltage offset max | 600V |
| Turn on rise time max | 300ns |
| Turn on rise time min | 60ns |
| Turn on rise time typ | 200ns |
| Logic input compatible | 3.3V, 5V, 15V |
| Turn off fall time max | 170ns |
| Turn off fall time min | 20ns |
| Turn off fall time typ | 100ns |
| Floating channel design | bootstrap operation to +600V |
| Gate drive supply range | 10V to 20V |
| Logic input voltage max | VCC + 0.3V |
| Logic input voltage min | -0.3V |
| Lower di dt gate driver | Да |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -50C |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | 150C |
| Logic 0 input voltage max | 0.8V |
| Logic 1 input voltage min | 2.3V |
| Макс. раб. темп. | 125C |
| Мин. раб. темп. | -40C |
| Output in phase with input | Да |
| Cross conduction prevention | Да |
| Low side supply voltage max | 20V |
| Low side supply voltage min | 10V |
| Low level output voltage max | 1.2V |
| Описание (англ.) | Driver 600V 0.13A 2-OUT High and Low Side Half Brdg Non-Inv 8-Pin PDIP Tube |
| Turn on propagation delay max | 320ns |
| Turn on propagation delay min | 120ns |
| Turn on propagation delay typ | 220ns |
| Lead temperature soldering 10s | 300C |
| Logic 0 input bias current max | 2.0uA |
| Logic 0 input bias current typ | 1.0uA |
| Logic 1 input bias current max | 40uA |
| Logic 1 input bias current typ | 5uA |
| Package 8 lead pdip dimensions | см. технический паспорт |
| Turn off propagation delay max | 330ns |
| Turn off propagation delay min | 130ns |
| Turn off propagation delay typ | 220ns |
| Quiescent vbs supply current max | 150uA |
| Quiescent vbs supply current typ | 60uA |
| Quiescent vcc supply current max | 240uA |
| Quiescent vcc supply current typ | 120uA |
| Offset supply leakage current max | 50uA |
| High level output voltage drop max | 2.8V |
| Negative transient voltage tolerance | Да |
| High side floating supply voltage max | VS + 20V |
| High side floating supply voltage min | VS + 10V |
| Package power dissipation 8 lead pdip | 1.0W |
| Рабочая температура | -40В°C ~ 125В°C |
| Allowable offset voltage slew rate max | 50V/ns |
| Under voltage lockout for both channels | Да |
| Output low short circuit pulse current min | 130mA |
| Output high short circuit pulse current min | 60mA |
| Thermal resistance junction to ambient 8 lead pdip | 125C/W |
