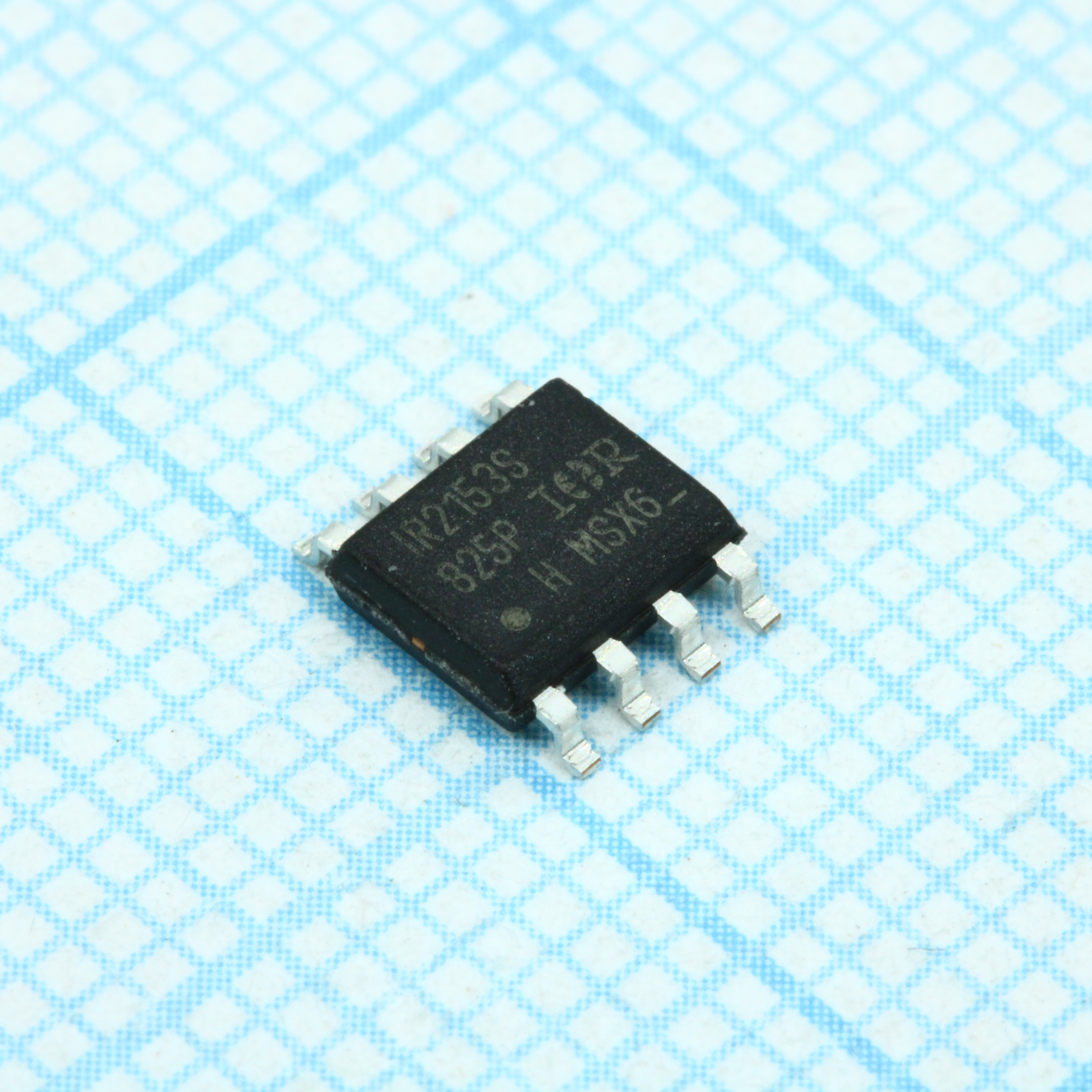

МИКРОСХЕМЫ IR2153STRPBF, Драйвер полумостовой с автогенератором Infineon Technologies, Uсм=600В, Uвых=10/20В, Iвых=0.2/0.4A Тбл=1мкс, корпус SOIC-8
У поставщика
ПроизводительInfineon
КатегорияДрайверы MOSFET и IGBT
Описание
Микросхема IR2153STRPBF от Infineon Technologies представляет собой полумостовой драйвер со встроенным автогенератором. Устройство рассчитано на высокое напряжение до 600 В и обеспечивает выходной ток до 0.4 А. Применяется для управления силовыми ключами в импульсных источниках питания, электронных балластах и преобразователях напряжения. Корпус SOIC-8 позволяет использовать компонент в компактных устройствах.
Технические характеристики
| Тип | MOSFET/IGBT Driver |
| Ток | 0.5 А |
| Корпус | SOIC-8 |
| Особенности | Floating channel bootstrap, Undervoltage lockout, Matched propagation delays, dV/dt immune, Shutdown function |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Ширина корпуса | 3.81mm to 3.99mm |
| Рабочий цикл | 50% |
| Шаг выводов | 1.27mm |
| Технология | HVIC CMOS |
| Высота корпуса | 1.35mm to 1.75mm |
| Длина корпуса | 4.80mm to 4.98mm |
| Описание | Self-oscillating half-bridge driver |
| Артикул | IR2153STRPBF |
| Корпус | SOIC-8 |
| Монтаж | SMD |
| Deadtime typical | 1.2µs |
| Тип. время спада | 35ns |
| Тип. время нарастания | 80ns |
| Max offset voltage | 600V |
| Input thresholds ct | 2/3 VCC and 1/3 VCC |
| Напряжение | 600 В |
| Clamp voltage typical | 15.6V |
| Макс. рассеиваемая мощность | 0.625W |
| Output low peak current | 400mA |
| Макс. темп. перехода | 150°C |
| Output high peak current | 200mA |
| Shutdown input threshold | 2.2V |
| Диап. темп. хр. | -55°C to 150°C |
| Диап. раб. темп. | -40°C to 125°C |
| Oscillator frequency formula | f = 1/(1.4*(RT+75Ω)*CT) |
| Low level output voltage drop | 100mV |
| Low side output voltage range | 0V to VCC |
| Low side supply voltage range | 10V to 20V |
| High level output voltage drop | 100mV |
| High side output voltage range | VS to VB |
| Undervoltage lockout hysteresis | 1.0V |
| Offset supply leakage current max | 50µA |
| Micropower startup current typical | 90µA |
| Shutdown propagation delay typical | 660ns |
| Quiescent vcc supply current typical | 400µA |
| Термосопротивление переход-среда | 200°C/W |
| High side floating supply voltage range | VS+10V to VS+20V |
| Undervoltage lockout negative threshold | 8.0V |
| Undervoltage lockout positive threshold | 9.0V |
