IR2153STRPBF
Документация

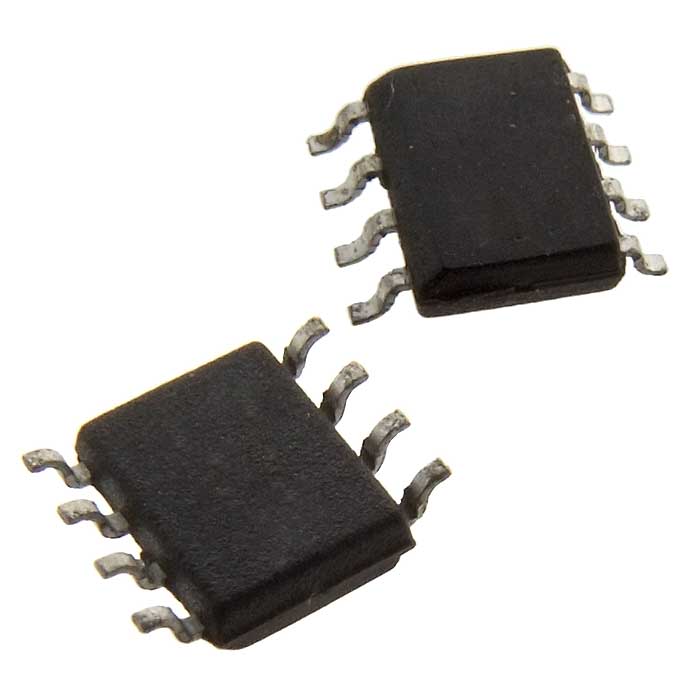

Микросхема IR2153STRPBF

Артикул:129146
У поставщика
ПроизводительInfineon
Ед. изм.шт
У поставщиков
5 шт.
Цены (собственный склад)
Кол-во, шт.Цена, ₽
от 1103,82
Цены поставщиков
Склад 2
В наличии:5 шт
Срок поставки: до 2 недель
Кол-во, шт.Цена, ₽
от 1103,82
Описание

Микросхема IR2153STRPBF от Infineon — это полумостовой драйвер для управления IGBT и MOSFET транзисторами. Работает в диапазоне питающих напряжений от 10 до 20 В, выпускается в компактном корпусе SOIC-8 и рассчитана на температуры от -40 до +125 °С. Подходит для импульсных источников питания, электронных балластов и преобразователей в промышленной и бытовой электронике.

Технические характеристики
ТипИзолирующие драйверы IGBT/MOSFET
В упаковкеREEL, 2500 шт.
КорпусSOIC-8
Тип монтажаSMD
Рабочая температура-40…+125 °С
Рабочий цикл50%
Deadtime typ1.2us
Защита от ЭСРon all leads
Latch immunityexcellent on all inputs and outputs
Uvlo hysteresis1V
Диап. вх. напр.10…20 В
Shutdown feature1/6th Vcc on CT pin
Ct pin current max1.0uA
Offset voltage max600V
Rt pin current max5mA
Rt pin current min-5mA
Макс. ток питания25mA
Макс. напр. пит.VCLAMP
Мин. напр. пит.10V
Output deadtime max1.65us
Output deadtime min0.75us
Output deadtime typ1.20us
Output fall time max100ns
Output fall time typ45ns
Output rise time max150ns
Output rise time typ80ns
Output rise fall time80/40ns
Rt pin duty cycle max52%
Rt pin duty cycle min48%
Rt pin duty cycle typ50%
Minimum vbs voltage max5.0V
Minimum vbs voltage typ4.0V
Макс. темп. хр.150°C
Мин. темп. хр.-55°C
Vcc uvlo hysteresis max1.5V
Vcc uvlo hysteresis min0.5V
Vcc uvlo hysteresis typ1.0V
Bootstrap diode internal50ns typ (IR2153D)
Макс. темп. перехода125°C
Темп. перехода мин.-40°C
Температура пайки выводов300°C
Oscillator frequency typ 120kHz
Oscillator frequency typ 2100kHz
Uv mode output voltage max100mV
Vcc zener clamp voltage max16.8V
Vcc zener clamp voltage min14.4V
Vcc zener clamp voltage typ15.6V
Low level output voltage max100mV
Recommended ct capacitor min330pF
High level output voltage max100mV
Maximum power dissipation dip1.0W
Rising vcc uvlo threshold max9.9V
Rising vcc uvlo threshold min8.1V
Rising vcc uvlo threshold typ9.0V
Uv mode rt output voltage max100mV
Falling vcc uvlo threshold max8.8V
Falling vcc uvlo threshold min7.2V
Falling vcc uvlo threshold typ8.0V
Maximum power dissipation soic0.625W
Shutdown propagation delay typ660ns
Bootstrap diode forward current250mA
Recommended timing resistor min10kΩ
Oscillator frequency tolerance 1±3%
Oscillator frequency tolerance 2±6%
Quiescent vbs supply current max50uA
Quiescent vcc supply current max950uA
Ct voltage shutdown threshold max2.4V
Ct voltage shutdown threshold min1.8V
Ct voltage shutdown threshold typ2.1V
Offset supply leakage current max50uA
Sd mode rt output voltage max 1ma300mV
Bootstrap diode forward voltage max1.0V
Bootstrap diode forward voltage min0.5V
Low level rt output voltage max 1ma300mV
Lower ct ramp voltage threshold typ4.0V
Sd mode rt output voltage max 100ua50mV
Upper ct ramp voltage threshold typ8.0V
Uv mode ct pin pulldown current max1.2mA
Uv mode ct pin pulldown current min0.30mA
Uv mode ct pin pulldown current typ0.70mA
High level rt output voltage max 1ma300mV
High side floating supply voltage maxVCLAMP
High side floating supply voltage minVCC - 0.7V
Low level rt output voltage max 100ua50mV
Allowable offset voltage slew rate max50V/ns
Allowable offset voltage slew rate min-50V/ns
High level rt output voltage max 100ua50mV
Micropower startup vbs supply current max10uA
Micropower startup vcc supply current max150uA
Thermal resistance junction to ambient dip125°C/W
Thermal resistance junction to ambient soic200°C/W
High side floating supply offset voltage max600V
High side floating supply offset voltage min-3.0V
