IR2113STRPBF
Документация

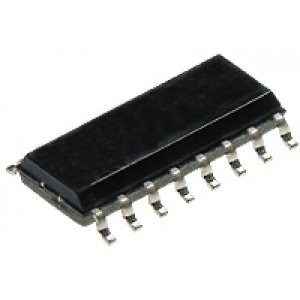

МИКРОСХЕМЫ IR2113STRPBF, двух канальный драйвер MOSFET и IGBT верхнего и нижнего плеча Infineon Technologies, корпус SOIC-16

Артикул:745205
У поставщика
ПроизводительInfineon
У поставщиков
4 265 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии1 781 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 1 000 штюрлицам и ИП
продаётся от 1 000 штпри 1 000 — 129,87 ₽
Заказ со склада «Склад 13» с этой позицией — 1 088,00 ₽. До заказа без доплаты не хватает 16 212,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 088,00 ₽
Описание

Микросхема IR2113STRPBF производства Infineon Technologies представляет собой двухканальный драйвер для управления MOSFET и IGBT транзисторами верхнего и нижнего плеча. Компонент выполнен в компактном корпусе SOIC-16. Предназначен для применения в импульсных источниках питания, преобразователях напряжения и двигательных приводах, обеспечивая надежное переключение силовых ключей.

Технические характеристики
ТипMOSFET/IGBT Driver
Ток, А2.5 А
КорпусSOIC-16
Тип монтажаSMD
Время спада17ns typ, 25ns max
Время нарастания25ns typ, 35ns max
ОписаниеHigh and low side driver for MOSFET and IGBT
АртикулIR2113STRPBF
Logic inputsCMOS Schmitt-triggered with pull-down
ПроизводительInfineon Technologies
Согласование задержки10ns max
Низкое выходное напряжение0.1V max
Separate logic supplyДа
Logic absolute voltageVSS - 0.3V to VDD + 0.3V
Низкий уровень логического входа6.0V max
Макс. темп. перехода150°C
Высокий уровень входного напряжения9.5V min
Падение напряжения высокого уровня1.2V max
Диапазон темп. окр.-40°C to 125°C
Low side absolute voltage-0.3V to VCC + 0.3V
Matched propagation delayДа
Power dissipation package1.25W
Propagation delay turn on120ns typ, 150ns max
Диап. темп. хр.-55°C to 150°C
High side absolute voltageVB - 25V to VB + 0.3V
Температура пайки выводов300°C (10 seconds)
Propagation delay turn off94ns typ, 125ns max
Задержка распространения отключения110ns typ, 140ns max
Logic input bias current low1.0µA max
Outputs in phase with inputsДа
Ток покоя VBS125µA typ, 230µA max
Ток покоя VCC180µA typ, 340µA max
Quiescent vdd supply current15µA typ, 30µA max
Logic and power ground offset±5V
Logic input bias current high20µA typ, 40µA max
Ток утечки питания смещения50µA max
Floating channel for bootstrapДа
Voltage logic input absolute maxVDD + 0.3V
Voltage logic supply recommendedVSS + 5V to VSS + 20V
Voltage logic supply absolute maxVSS + 25V
Undervoltage lockout both channelsДа
Vbs undervoltage negative threshold7.0V min, 8.2V typ, 9.4V max
Vbs undervoltage positive threshold7.5V min, 8.6V typ, 9.7V max
Vcc undervoltage negative threshold7.0V min, 8.2V typ, 9.4V max
Vcc undervoltage positive threshold7.4V min, 8.5V typ, 9.6V max
Voltage low side output absolute maxVCC + 0.3V
Cycle by cycle edge triggered shutdownДа
Термосопротивление переход-среда100°C/W
Current output low short circuit pulsed2.0A min, 2.5A typ
Voltage logic supply offset recommended-5V to 5V
Current output high short circuit pulsed2.0A min, 2.5A typ
Voltage logic supply offset absolute maxVCC + 0.3V
Допустимый выброс напряжения смещения50V/ns
Voltage low side fixed supply recommended10V to 20V
Voltage low side fixed supply absolute max25V
Voltage high side floating supply recommendedVS + 10V to VS + 20V
Voltage high side floating output absolute maxVB + 0.3V
Voltage high side floating supply absolute max525V
Voltage high side floating supply offset recommendedup to 500V
Voltage high side floating supply offset absolute maxVB + 0.3V
