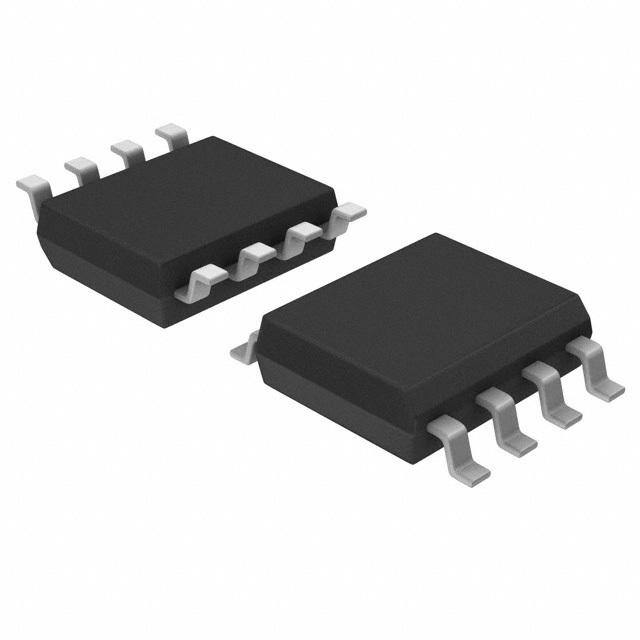

Драйвер полумостовой 8SOIC IR2109STRPBF
У поставщика
ПроизводительInfineon
КатегорияМикросхемы
У поставщиков
280 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:280 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 143,73 |
| от 10 | 141,55 |
| от 20 | 138,74 |
| от 39 | 134,83 |
| от 78 | 129,65 |
Описание
Драйвер полумостовой IR2109STRPBF от Infineon. Микросхема рассчитана на напряжение до 600 В и выходной ток 0,35 А, поддерживает инвертирующий и неинвертирующий режимы управления. Выполнена в компактном корпусе SOIC-8N и работает в диапазоне температур от -40°C до +125°C. Применяется в импульсных источниках питания, преобразователях и промышленной автоматике.
Технические характеристики
| Корпус | 8-Lead SOIC |
| Тип монтажа | SMD |
| Dead time | 540ns typ |
| Время спада | 50ns typ, 80ns max |
| Время нарастания | 150ns typ, 220ns max |
| Описание | Half-bridge driver, high voltage, high speed |
| Артикул | IR2109STRPBF |
| Тип упаковки | SOIC-8 |
| Корпус | SOIC8N |
| Delay matching | 0ns typ, 70ns max |
| Dv dt immunity | 50 V/ns |
| Рассеиваемая мощность | 0.625W |
| Voltage max offset | 600V |
| Logic compatibility | 3.3V, 5V, 15V logic compatible |
| Quiescent current vbs | 20µA min, 75µA typ, 130µA max |
| Quiescent current vcc | 0.4mA min, 1.0mA typ, 1.6mA max |
| Output low voltage drop | 0.3V typ, 0.6V max at 20mA |
| Undervoltage hysteresis | 0.3V min, 0.7V typ |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output high voltage drop | 0.8V typ, 1.4V max at 20mA |
| Logic input low threshold | 0.8V max |
| Диап. темп. хр. | -50°C to 150°C |
| Turn on propagation delay | 750ns typ, 950ns max |
| Температура пайки выводов | 300°C for 10 seconds |
| Logic input high threshold | 2.9V min |
| Output sink current pulsed | 250mA min, 350mA typ |
| Shutdown propagation delay | 200ns typ, 280ns max |
| Turn off propagation delay | 200ns typ, 280ns max |
| Диап. раб. темп. | -40°C to 125°C |
| Output source current pulsed | 120mA min, 200mA typ |
| Описание (англ.) | Driver 600V 0.35A 2-OUT High and Low Side Half Brdg Inv/Non-Inv 8-Pin SOIC N T/R |
| Floating supply voltage range | 10V to 20V |
| Low side supply voltage range | 10V to 20V |
| Offset supply leakage current | 50µA max |
| Undervoltage negative threshold | 7.4V to 9.0V |
| Undervoltage positive threshold | 8.0V to 9.8V |
| Рабочая температура | -40°C ~ 125°C |
| Термосопротивление переход-среда | 200°C/W |
