Драйвер полумостовой 600В 8SOIC
У поставщика
ПроизводительInfineon
КатегорияДрайверы Full и Half-Bridge
У поставщиков
8 194 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:8 194 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 43,99 |
| от 152 | 40,87 |
| от 303 | 38,78 |
| от 605 | 36,94 |
| от 1 210 | 35,71 |
Описание

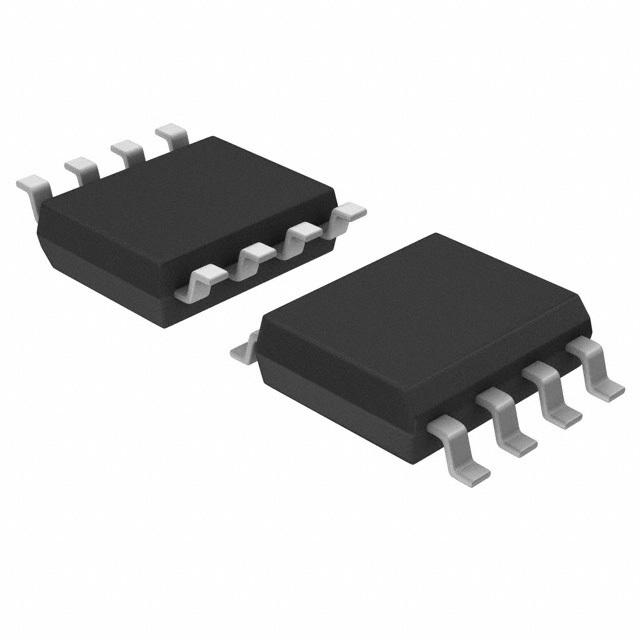

Infineon IR2103STRPBF — это полумостовой драйвер для управления MOSFET и IGBT транзисторами. Микросхема рассчитана на напряжение до 600 В, обеспечивает выходной ток 0,36 А и выпускается в компактном корпусе SOIC-8. Благодаря широкому диапазону рабочих температур от -40°C до 125°C, драйвер подходит для промышленной автоматики и силовой электроники.
Технические характеристики
| Корпус | 8-Lead SOIC |
| Тип монтажа | SMD |
| Deadtime max | 650ns |
| Deadtime min | 400ns |
| Deadtime typ | 520ns |
| Dv dt immune | Да |
| Logic compatible | 3.3V, 5V, 15V |
| Delay matching max | 60ns |
| Undervoltage lockout | Да |
| Internal set deadtime | Да |
| Turn on rise time max | 170ns |
| Turn on rise time typ | 100ns |
| Turn off fall time max | 90ns |
| Turn off fall time typ | 50ns |
| Макс. темп. окр. среды | 125°C |
| Темп. окружающей среды мин. | -40°C |
| Logic input voltage max | VCC + 0.3V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Fully operational to 600v | Да |
| Offset supply voltage max | 625V |
| Температура пайки выводов | 300°C |
| Logic low input voltage max | 0.8V |
| Low side supply voltage max | 25V |
| Floating channel voltage max | 600V |
| Logic high input voltage min | 3V |
| Output low level voltage max | 100mV |
| Описание (англ.) | Driver 600V 0.36A 2-OUT High and Low Side Half Brdg Inv/Non-Inv 8-Pin SOIC N T/R |
| Gate drive supply voltage max | 20V |
| Gate drive supply voltage min | 10V |
| Turn on propagation delay max | 820ns |
| Turn on propagation delay typ | 680ns |
| Package power dissipation pdip | 1.0W |
| Package power dissipation soic | 0.625W |
| Turn off propagation delay max | 220ns |
| Turn off propagation delay typ | 150ns |
| Logic low input bias current max | 1uA |
| Quiescent vbs supply current max | 55uA |
| Quiescent vbs supply current typ | 30uA |
| Quiescent vcc supply current max | 270uA |
| Quiescent vcc supply current typ | 150uA |
| Cross conduction prevention logic | Да |
| Logic high input bias current max | 10uA |
| Logic high input bias current typ | 3uA |
| Offset supply leakage current max | 50uA |
| High side output in phase with hin | Да |
| Output high level voltage drop max | 100mV |
| Low side output out of phase with lin | Да |
| Рабочая температура | -40°C ~ 125°C |
| Tolerant to negative transient voltage | Да |
| Vcc undervoltage negative threshold max | 9V |
| Vcc undervoltage negative threshold min | 7.4V |
| Vcc undervoltage negative threshold typ | 8.2V |
| Vcc undervoltage positive threshold max | 9.8V |
| Vcc undervoltage positive threshold min | 8V |
| Vcc undervoltage positive threshold typ | 8.9V |
| Allowable offset supply voltage transient | 50V/ns |
| Output low short circuit pulsed current min | 270mA |
| Output low short circuit pulsed current typ | 360mA |
| Thermal resistance junction to ambient pdip | 125°C/W |
| Thermal resistance junction to ambient soic | 200°C/W |
| Output high short circuit pulsed current min | 130mA |
| Output high short circuit pulsed current typ | 210mA |
| Floating channel designed for bootstrap operation | Да |
