Драйвер верхнего и нижнего плеча 8SOIC
У поставщика
ПроизводительInfineon
КатегорияМикросхемы
У поставщиков
2 481 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 481 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 138,17 |
| от 54 | 130,51 |
| от 107 | 125,40 |
| от 213 | 120,89 |
| от 425 | 117,85 |
Описание

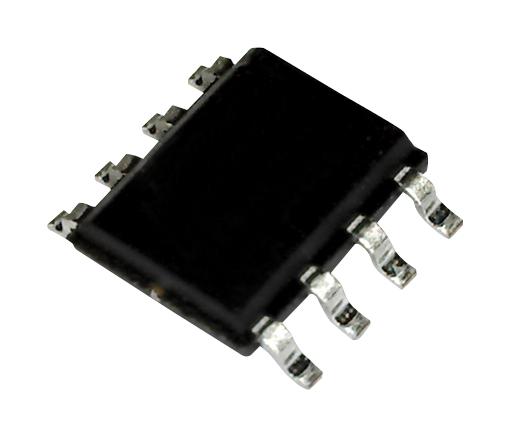

Infineon IR2011STRPBF — это драйвер верхнего и нижнего плеча в компактном корпусе SO-8. Микросхема рассчитана на напряжение до 200 В и выходной ток до 1 А, работает в широком диапазоне температур от -40°C до 125°C. Подходит для управления силовыми ключами в импульсных источниках питания и промышленной автоматике.
Технические характеристики
| Корпус | 8-Lead SOIC |
| Тип монтажа | SMD |
| Тип входа | CMOS Schmitt-triggered with pull-down |
| Описание | High and Low Side Driver |
| Артикул | IR2011STRPBF |
| Channel type | High and Low Side |
| Ordering info | Форма: Tape and Reel; Количество: 2500; Тип корпуса: SO8N; Base part number: IR2011SPBF; Orderable part number: IR2011STRPBF |
| Delay matching max | 20ns |
| Output current typ | 1.0A / 1.0A |
| Logic compatibility | 3.3V and 5V |
| Диап. вых. напр. | 10V to 20V |
| Undervoltage lockout | both channels |
| Turn on rise time max | 50ns |
| Turn on rise time typ | 35ns |
| Turn off fall time max | 35ns |
| Turn off fall time typ | 20ns |
| Gate drive supply range | 10V to 20V |
| Logic input voltage max | 5.5V |
| Logic input voltage min | COM |
| Low side output voltage | -0.3V to VCC + 0.3V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Диапазон темп. окр. | -40°C to 125°C |
| Logic 0 input voltage max | 0.7V |
| Logic 1 input voltage min | 2.2V |
| Диап. темп. хр. | -55°C to 150°C |
| Температура пайки выводов | 300°C |
| Turn on delay matching max | 20ns |
| Turn off delay matching max | 20ns |
| Low level output voltage max | 0.2V |
| Описание (англ.) | Driver 200V 1A 2-OUT High and Low Side Non-Inv 8-Pin SOIC N T/R |
| High level output voltage max | 2.0V |
| Turn on propagation delay typ | 80ns |
| Logic 0 input bias current max | 1.0µA |
| Logic 1 input bias current max | 20µA |
| Logic 1 input bias current typ | 7.0µA |
| Package power dissipation soic | 0.625W |
| Turn off propagation delay typ | 75ns |
| Quiescent vbs supply current max | 210µA |
| Quiescent vbs supply current typ | 90µA |
| Quiescent vcc supply current max | 230µA |
| Quiescent vcc supply current typ | 140µA |
| High side floating output voltage | VS - 0.3V to VB + 0.3V |
| Low side fixed supply voltage max | 20V |
| Low side fixed supply voltage min | 10V |
| Offset supply leakage current max | 50µA |
| High side floating supply voltage max | 225V |
| Рабочая температура | -40°C ~ 125°C |
| Allowable offset supply voltage transient | 50V/ns |
| Output low short circuit pulsed current typ | 1.0A |
| Thermal resistance junction to ambient soic | 200°C/W |
| High side floating supply offset voltage max | 200V |
| Output high short circuit pulsed current typ | 1.0A |
| Vbs undervoltage negative going threshold max | 9.0V |
| Vbs undervoltage negative going threshold min | 7.4V |
| Vbs undervoltage negative going threshold typ | 8.2V |
| Vbs undervoltage positive going threshold max | 9.8V |
| Vbs undervoltage positive going threshold min | 8.2V |
| Vbs undervoltage positive going threshold typ | 9.0V |
| Vcc undervoltage negative going threshold max | 9.0V |
| Vcc undervoltage negative going threshold min | 7.4V |
| Vcc undervoltage negative going threshold typ | 8.2V |
| Vcc undervoltage positive going threshold max | 9.8V |
| Vcc undervoltage positive going threshold min | 8.2V |
| Vcc undervoltage positive going threshold typ | 9.0V |
| High side floating supply absolute voltage max | VS + 20V |
| High side floating supply absolute voltage min | VS + 10V |
| High side floating supply offset voltage recommended max | 200V |
