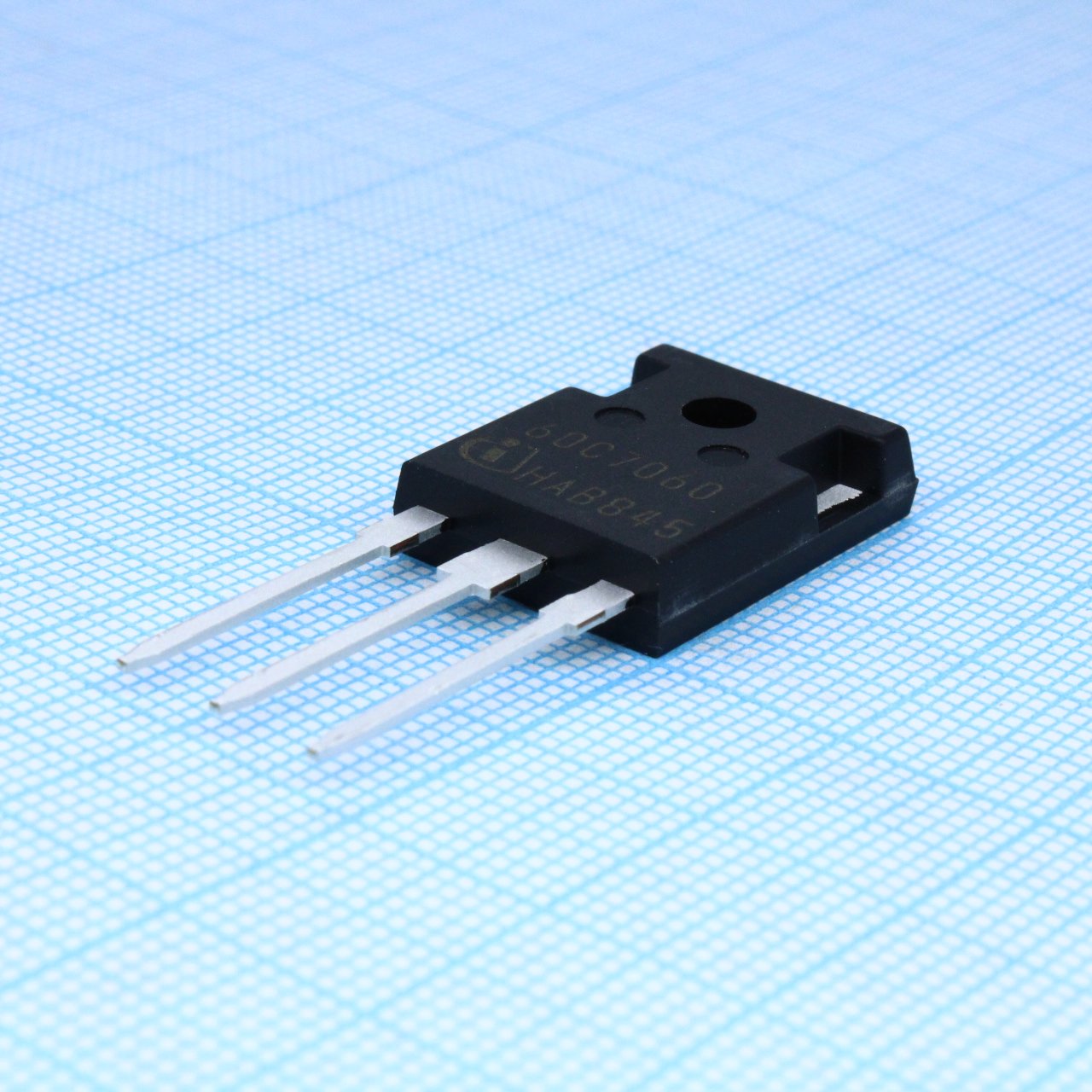

Транзистор полевой MOSFET N-канальный 650В 54А 162Вт 3-Pin(3+Tab) TO-247 туба
У поставщика
ПроизводительInfineon
КатегорияТранзисторы
У поставщиков
43 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:43 шт
Срок поставки: до недели
Норм. уп.: 30
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 638,89 |
| от 2 | 630,64 |
| от 3 | 619,88 |
| от 5 | 604,45 |
| от 10 | 578,59 |
Описание
Полевой N-канальный MOSFET от Infineon рассчитан на напряжение 650 В и ток до 54 А. Мощность рассеивания составляет 162 Вт, компонент выпускается в прочном корпусе TO-247. Подходит для импульсных блоков питания и преобразователей в промышленной автоматике.
Технические характеристики
| Ear | 0.80mJ |
| Eas | 159mJ |
| Ias | 6.4A |
| Тип. заряд затвора | 68nC |
| Rg typ | 0.8Ohm |
| Tf тип. | 4ns |
| Макс. Tj | 150C |
| Tj мин. | -55C |
| Tr тип. | 11ns |
| Маркировка | 60C7060 |
| Корпус | PG-TO247 |
| Qgd тип. | 23nC |
| Qgs тип. | 14nC |
| Макс. Vds | 650V |
| Тип. Ciss | 2850pF |
| Coss тип. | 54pF |
| Id pulse | 135A |
| Igss макс. | 100nA |
| Is pulse | 135A |
| Тип монтажа | Выводной |
| Ptot 25c | 162W |
| Макс. Tstg | 150C |
| Мин. Tstg | -55C |
| Co er typ | 101pF |
| Co tr typ | 1050pF |
| Eoss 400v | 8.1uJ |
| Кол-во выводов | 3-Pin(3+Tab) |
| Td(вкл) тип. | 15.5ns |
| Tsold max | 260C |
| Vds rated | 600V |
| Код заказа | IPW60R060C7XKSA1 |
| Rds(вкл) макс. | 60mOhm |
| Rth jc max | 0.772C/W |
| Тип винта | M3 and M3.5 |
| Td(выкл) тип. | 79ns |
| Технология | CoolMOS C7 Superjunction |
| Vgs порог макс. | 4V |
| Vgs порог мин. | 3V |
| Vgs(th) тип. | 3.5V |
| Описание | 600V CoolMOS C7 Power Transistor |
| Артикул | IPW60R060C7 |
| Vbr dss min | 600V |
| Макс. IDSS при 25°C | 1uA |
| Vplateau typ | 5.0V |
| Idss max 150c | 10uA |
| Непрерывный | 35A |
| Rth ja leaded | 62C/W |
| Rds on typ 25c | 0.050Ohm |
| Vgs static max | ±20V |
| Rds on typ 150c | 0.125Ohm |
| Vgs dynamic max | ±30V |
| Body diode di dt | 420A/us |
| Dv dt ruggedness | 120V/ns |
| Ток стока непрерывный 25C | 54A |
| Непрерывный ток 100°C | 32A |
| Макс. момент затяжки | 60Ncm |
| Reverse diode dv dt | 20V/ns |
| Тип упаковки | Tube (туба) |
| Описание (англ.) | MOSFET N-CH 650V 54A 3-Pin(3+Tab) TO-247 Tube |
