2-х канальный пассивный EMI фильтр
У поставщика
У поставщиков
1 301 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:1 301 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 218 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,58 |
| от 95 | 3,17 |
| от 155 | 2,83 |
| от 309 | 2,60 |
| от 617 | 2,42 |
Описание

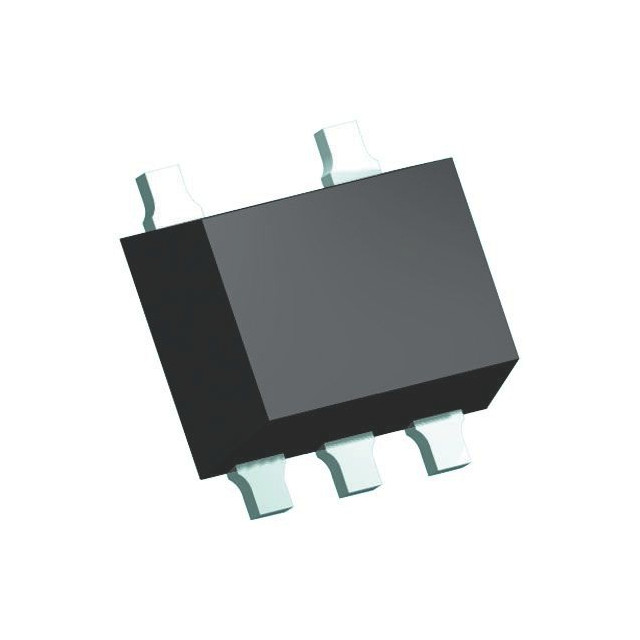

Nexperia представляет двухканальный пассивный EMI-фильтр IP4256CZ5-W,115. Это фильтр нижних частот на RC-цепи с подавлением до 25 дБ, выполненный в компактном корпусе SOT-665. Подходит для подавления электромагнитных помех в портативной и бытовой электронике.
Технические характеристики
| Шаг | 0.5mm |
| Корпус | SOT665 |
| Тип монтажа | SMD |
| Lead count | 5 |
| Описание | Dual-channel RC low-pass filter with ESD protection |
| Артикул | IP4256CZ5-W,115 |
| Без галогенов | Да |
| Производитель | Nexperia |
| Код маркировки | 6W |
| Без сурьмы | Да |
| Соотв. RoHS | Да |
| Диап. частот | 800MHz to 3GHz |
| ЭСР воздушный разряд | ±25kV |
| Esd iec level4 air | ±15kV |
| Insertion loss min | 20dB |
| Макс. напр. пит. | 5.6V |
| Мин. напр. пит. | -0.5V |
| Макс. прямое напряжение | 0.4V |
| Мин. прямое напряжение | -1.5V |
| Описание корпуса | plastic surface-mounted package; 5 leads |
| Макс. пробойное напр. | 9V |
| Мин. пробойное напр. | 5.8V |
| Контактный разряд ЭСР | ±25kV |
| Esd iec level4 contact | ±8kV |
| Общая рассеиваемая мощность | 120mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диапазон темп. окр. | -40°C to +85°C |
| Channel power dissipation | 60mW |
| Crosstalk attenuation typ | 25dB |
| Диап. темп. хр. | -55°C to +150°C |
| Insertion loss typ at 1ghz | 25dB |
| Channel capacitance 0v bias | 30pF |
| Reverse leakage current max | 0.1μA |
| Описание (англ.) | EMI Filter Low Pass RC-Circuit 25dB Flat Style SMD T/R |
| Channel capacitance 2.5v bias | 19pF |
| Channel series resistance max | 120Ω |
| Channel series resistance min | 80Ω |
| Channel series resistance typ | 100Ω |
