IP2312U_VSET
У поставщика
ПроизводительINJOINIC
КатегорияМикросхемы
У поставщиков
866 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:685 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,27 |
| от 32 | 29,58 |
| от 63 | 27,93 |
| от 125 | 26,61 |
| от 249 | 25,90 |
Склад 39
В наличии:181 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,96 |
| от 125 | 28,65 |
| от 208 | 26,77 |
| от 348 | 25,29 |
| от 579 | 24,22 |
Описание

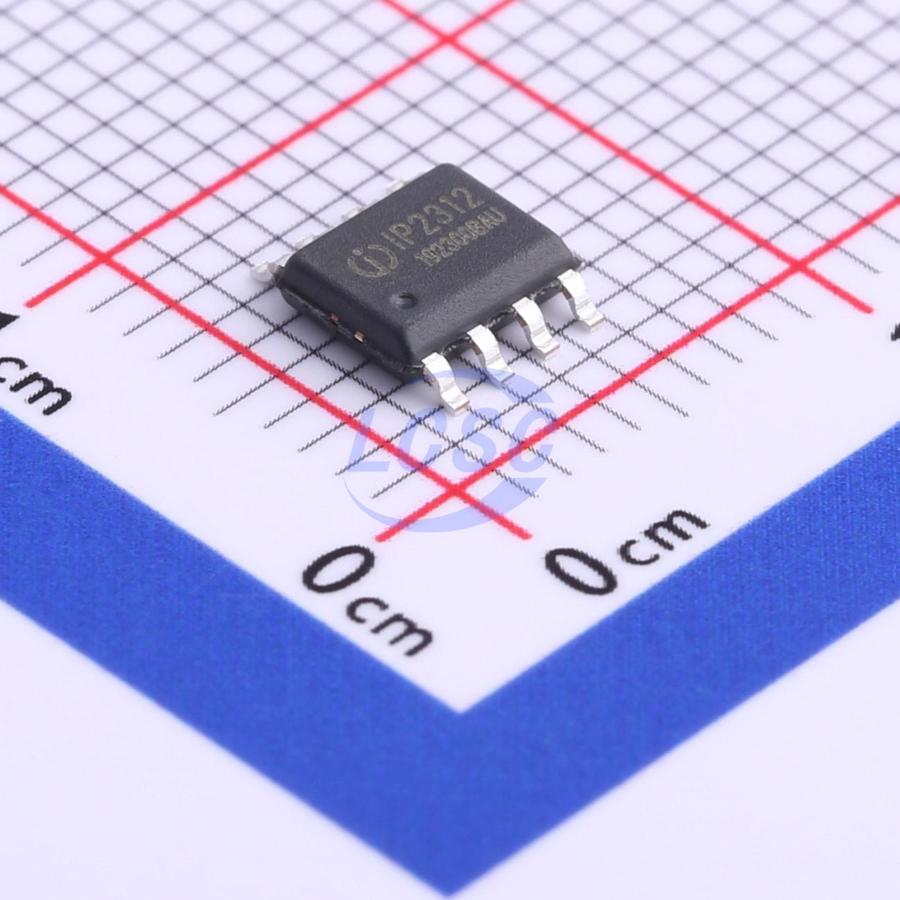

Микросхема IP2312U_VSET от INJOINIC — это контроллер зарядного устройства для литий-ионных аккумуляторов. Выполнена в компактном корпусе SOIC8, поставляется в упаковке Tape and Reel. Применяется в портативной электронике и устройствах на аккумуляторах.
Технические характеристики
| Epad | GND |
| ЭСР HBM | 4KV |
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Описание | Single-cell lithium battery synchronous switch buck charging IC |
| Артикул | IP2312U_VSET |
| Inductor value | 1uH |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 4.5V |
| Тип. входное напр. | 5V |
| Charging efficiency | 94% |
| Max charging current | 3A |
| Charging end time max | 28Hour |
| Charging end time min | 20Hour |
| Charging end time typ | 24Hour |
| Абс. макс. импульсное входное напряжение, В | 6.5V |
| Led drive current max | 10mA |
| Led drive current min | 3mA |
| Led drive current typ | 5mA |
| Nmos on resistance max | 35mOhm |
| Nmos on resistance min | 25mOhm |
| Nmos on resistance typ | 30mOhm |
| Pmos on resistance max | 40mOhm |
| Pmos on resistance min | 30mOhm |
| Pmos on resistance typ | 35mOhm |
| Recharge threshold max | 4.13V |
| Recharge threshold min | 4.08V |
| Recharge threshold typ | 4.1V |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -60C |
| Макс. частота переключения | 850KHz |
| Мин. частота переключения | 650KHz |
| Типовая частота переключения | 750KHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150C |
| Темп. перехода мин. | -40C |
| Supported battery voltages | 4.20V, 4.30V, 4.35V, 4.4V |
| Trickle charge current max | 300mA |
| Trickle charge current min | 50mA |
| Trickle charge current typ | 100mA |
| Trickle cutoff voltage max | 3.1V |
| Trickle cutoff voltage min | 2.9V |
| Trickle cutoff voltage typ | 3.0V |
| Battery standby current max | 50uA |
| Battery standby current min | 30uA |
| Battery standby current typ | 40uA |
| Charging target voltage max | 4.23V |
| Charging target voltage min | 4.15V |
| Charging target voltage typ | 4.2V |
| Default charging current max | 2.4A |
| Default charging current min | 1.8A |
| Default charging current typ | 2.1A |
| Защита от перенапряжения входа | 5.6V |
| Ntc temperature half current | 43C |
| Ntc temperature normal range | 0-43C |
| Защита от пониженного входного напряжения | 4.5V |
| Ntc temperature stop charging | 45C |
| Thermal shutdown recovery max | 100C |
| Thermal shutdown recovery min | 70C |
| Thermal shutdown recovery typ | 85C |
| Thermal shutdown temperature max | 150C |
| Thermal shutdown temperature min | 110C |
| Thermal shutdown temperature typ | 135C |
| Термосопротивление переход-среда | 60C/W |
