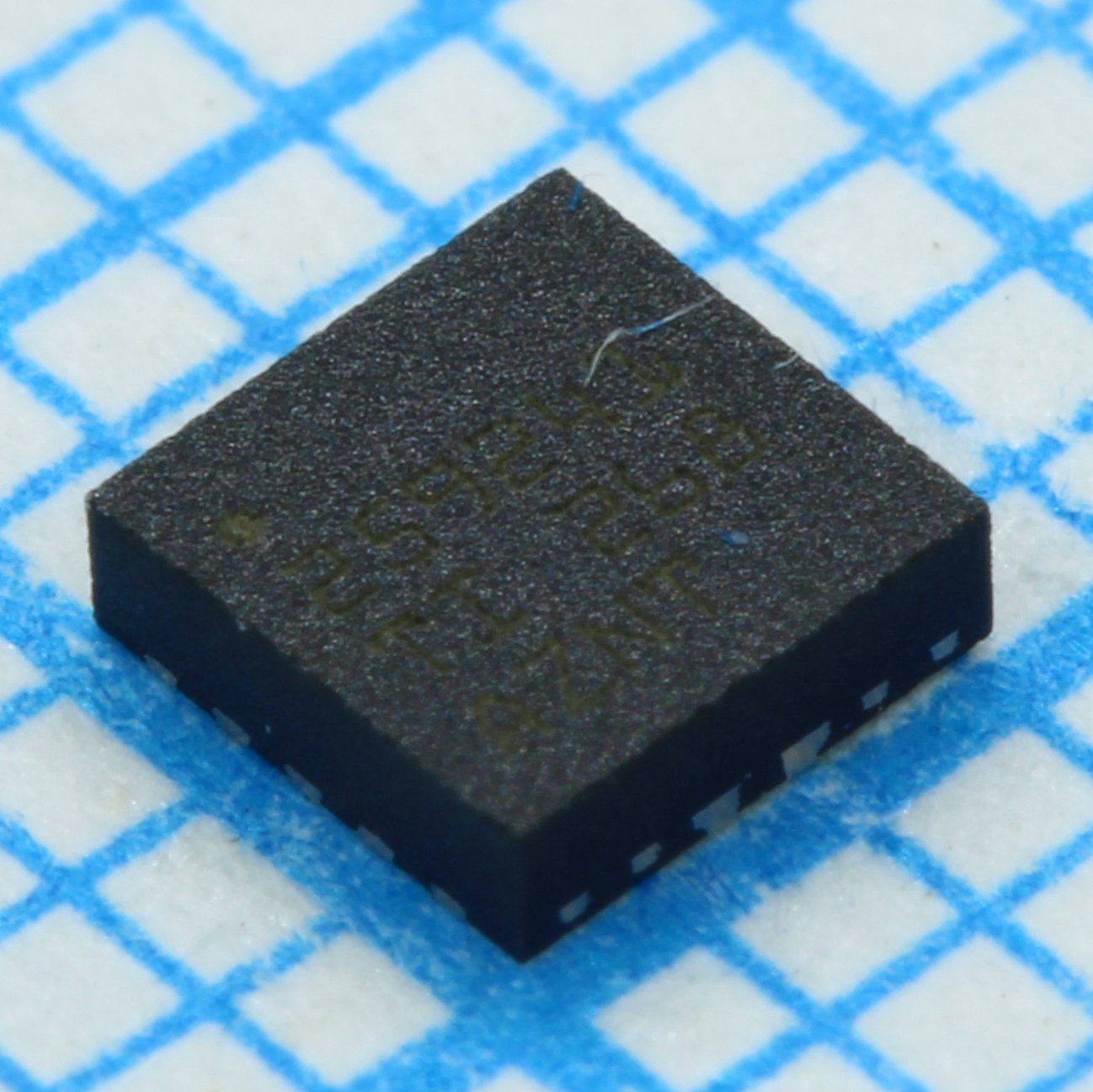

Усилитель инструментальный полный выход 1МГц 8SON
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
216 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:216 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 164,89 |
| от 15 | 154,09 |
| от 29 | 145,28 |
| от 57 | 138,72 |
| от 114 | 133,84 |
Описание
Усилитель инструментальный от Texas Instruments с Rail-to-Rail выходом и полосой пропускания 1 МГц. Выполнен в компактном корпусе 8-SON (3x3 мм), работает в расширенном диапазоне температур от -40 до +125 °C. Применяется в промышленной автоматике, системах сбора данных и прецизионных измерительных устройствах.
Технические характеристики
| Шум | 18nV/√Hz |
| Корпус | 8-SON (3x3) |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| ESD рейтинг | см. технический паспорт |
| Gain range | 1 to 1000 |
| Описание | Precision, 200-µA Supply Current, 3-V to 36-V Supply Instrumentation Amplifier With Rail-to-Rail Output |
| Тип выхода | Rail-to-rail |
| Артикул | INA826AIDRGR |
| Применение | Analog input module, Flow transmitter, Battery test, LCD test, Electrocardiogram (ECG), Surgical equipment, Process analytics (pH, gas, concentration, force and humidity), Circuit breaker (ACB, MCCB, VCB) |
| Bandwidth g1 | 1MHz |
| Gain formula | G = 1 + (49.4kΩ / RG) |
| Производитель | Texas Instruments |
| Gain drift g1 | 1ppm/°C |
| Bandwidth g100 | 60kHz |
| Ток питания | 200µA |
| Dual supply max | ±18V |
| Dual supply min | ±1.5V |
| Gain drift g gt1 | 35ppm/°C |
| Input protection | ±40V |
| Размер корпуса | 3.00mm × 3.00mm |
| Offset voltage max | 150µV |
| Макс. напр. пит. | 36V |
| Мин. напр. пит. | 3V |
| Input current limit | 8mA |
| Thermal information | см. технический паспорт |
| Input common mode range | Includes V– |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Описание (англ.) | OPAMP INSTR 1MHZ RRO 8SON |
| Common mode rejection ratio min g10 | 104dB |
| Power supply rejection ratio min g1 | 100dB |
| Рабочая температура | -40В°C ~ 125В°C |
| Common mode rejection ratio min g10 5khz | 100dB |
