Программируемый токочувствительный усилитель
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
1 497 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 497 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 135,06 |
| от 29 | 126,91 |
| от 57 | 120,46 |
| от 114 | 114,78 |
| от 227 | 110,95 |
Описание

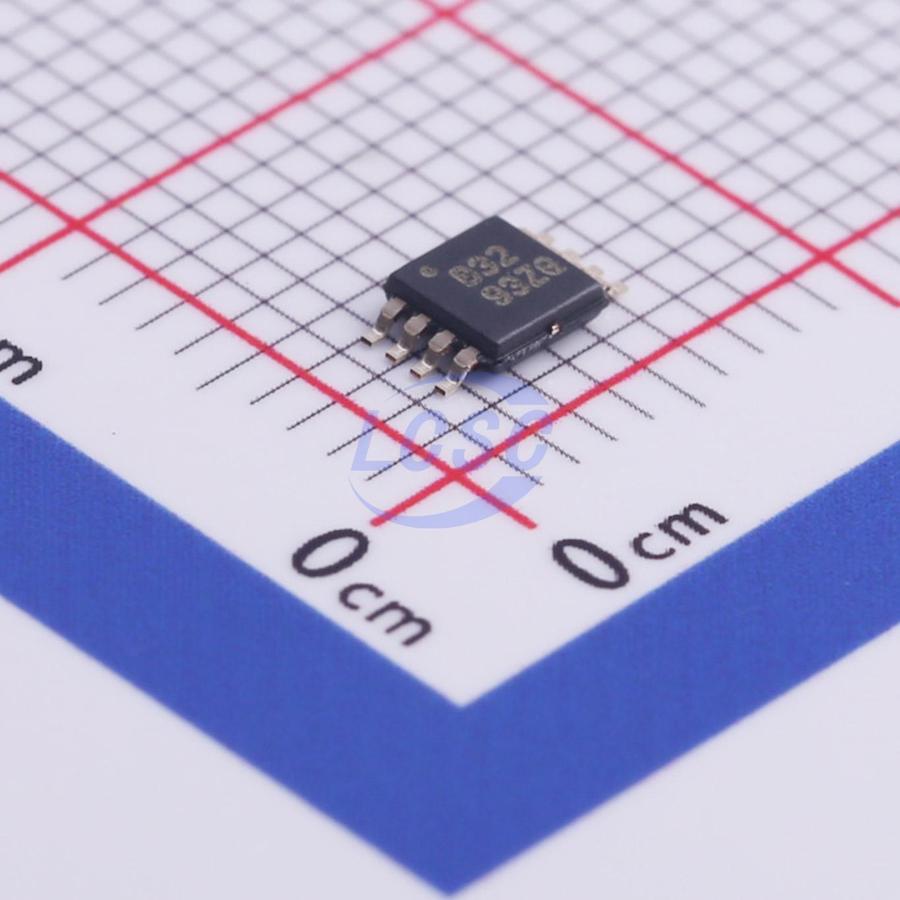

Texas Instruments INA225AIDGKR — программируемый токочувствительный усилитель в корпусе VSSOP-8. Работает в диапазоне температур от -40 до 125°C и поддерживает полосу пропускания 250 кГц. Подходит для прецизионного контроля тока в промышленной автоматике и системах управления питанием.
Технические характеристики
| ESD CDM | 1kV |
| ЭСР HBM | 4kV |
| Корпус | MSOP-8 |
| Тип монтажа | SMD |
| Gain drift | 10ppm/C |
| Bandwidth gain 25 | 250kHz |
| Размер корпуса | 3.0mm x 3.0mm |
| Offset voltage max | 150uV |
| Programmable gains | 25V/V, 50V/V, 100V/V, 200V/V |
| Макс. напр. пит. | 36V |
| Мин. напр. пит. | 2.7V |
| Gain accuracy 25V/V | 0.15% |
| Gain accuracy 50V/V | 0.15% |
| Input current limit | 5mA |
| Gain accuracy 100V/V | 0.2% |
| Gain accuracy 200V/V | 0.3% |
| Диап. вых. напр. | GND-0.3V to VS+0.3V |
| Макс. ток покоя | 350uA |
| Reference voltage range | 0V to VS |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -65C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Offset voltage drift max | 0.5uV/C |
| Макс. раб. темп. | 125C |
| Мин. раб. темп. | -40C |
| Абс. макс. напряжение питания | 40V |
| Описание (англ.) | CURRENT SENSE AMP, 250KHZ, VSSOP-8 |
| Common mode input voltage max | 36V |
| Common mode input voltage min | 0V |
| Дифф. напр. макс. | 40V |
| Термосопротивление кристалл-плата | 84.7C/W |
| Рабочая температура | -40В°C ~ 125В°C |
| Common mode input voltage absolute max | 40V |
| Термосопротивление переход-среда | 163.6C/W |
| Thermal resistance junction to case top | 57.7C/W |
| Thermal characterization parameter junction to top | 6.5C/W |
| Thermal characterization parameter junction to board | 83.2C/W |
