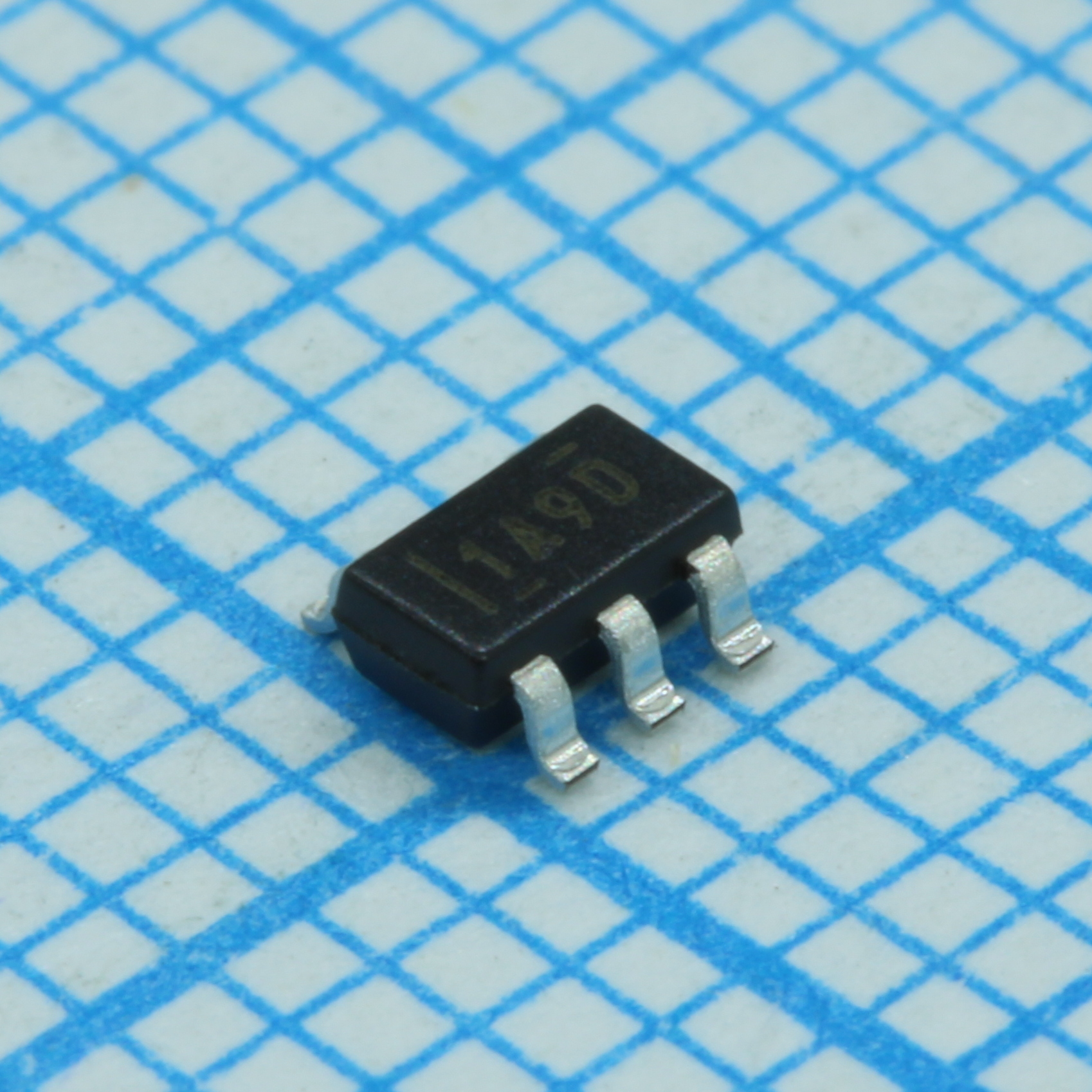

Микросхема INA180A3IDBVR
У поставщика
У поставщиков
1 122 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 122 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,98 |
| от 42 | 29,07 |
| от 84 | 27,84 |
| от 168 | 26,24 |
| от 335 | 24,67 |
Описание
Микросхема INA180A3IDBVR от Texas Instruments — это одноканальный усилитель тока с фиксированным коэффициентом усиления, предназначенный для точного измерения тока в цепях с напряжением до 26 В. Устройство поддерживает синфазное напряжение в широком диапазоне, что позволяет использовать его в высоковольтных системах питания. Компонент применяется в схемах контроля нагрузки, управления источниками питания и защиты цепей от перегрузок.
Технические характеристики
| Корпус | SOT-23-5 |
| Тип монтажа | SMD |
| Полоса пропускания | 350kHz |
| Размер корпуса | 2.90mm × 1.60mm |
| Gain option | 100V/V |
| Gain options | 20V/V, 50V/V, 100V/V, 200V/V |
| Gain error max | ±1% |
| Offset drift max | 1µV/°C |
| Output slew rate | 2V/µs |
| Количество каналов | 1 |
| Макс. ток питания | 260µA |
| Диапазон питания | 2.7V to 5.5V |
| Макс. ток покоя | 260µA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диапазон синфазного напряжения | -0.2V to +26V |
| Диап. раб. темп. | -40°C to +125°C |
| Offset voltage max at vcm 0v | ±150µV |
| Описание (англ.) | MULTI CHANNEL CURRENT SENSE L/H SIDE |
| Offset voltage max at vcm 12v | ±500µV |
