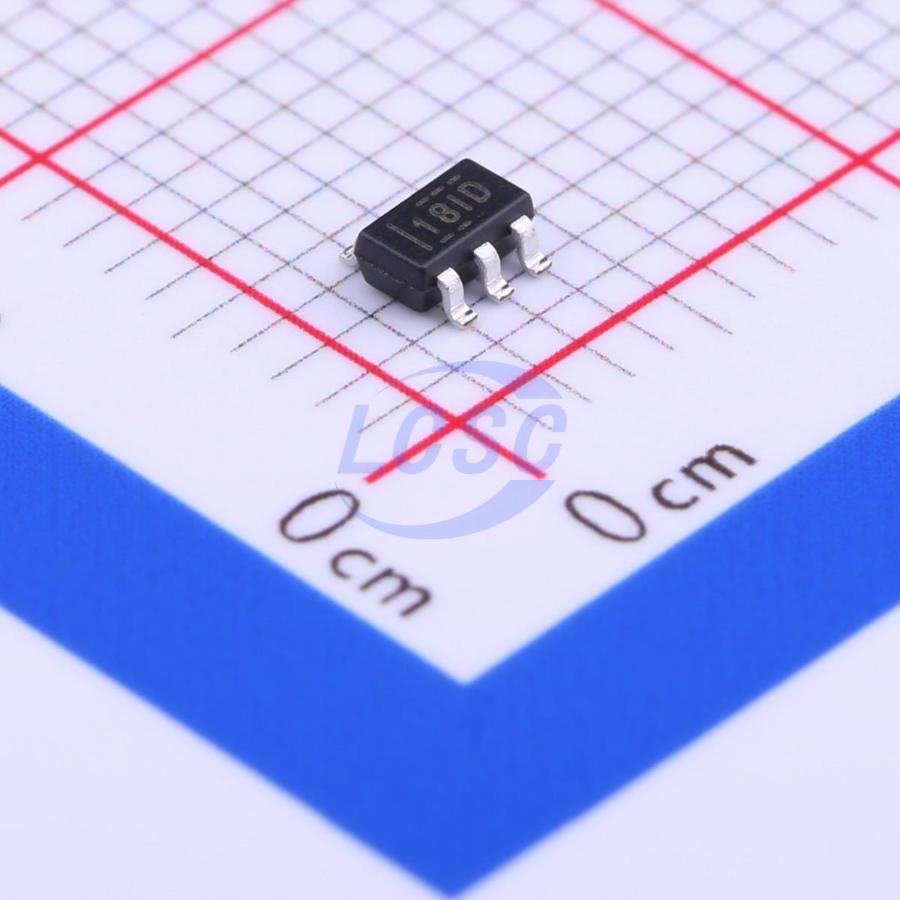

Микросхема INA180A1IDBVR
У поставщика
У поставщиков
4 113 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:2 488 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,30 |
| от 110 | 17,27 |
| от 220 | 15,61 |
| от 439 | 14,33 |
| от 877 | 13,40 |
Склад 15
В наличии:1 625 шт
Срок поставки: до 10 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 11,34 |
Описание
Микросхема INA180A1IDBVR от Texas Instruments представляет собой высокоточный усилитель тока с односторонним выходом. Компонент предназначен для измерения тока в цепях питания с напряжением до 26 В. Устройство отличается малым смещением и низким энергопотреблением, что делает его оптимальным для систем управления питанием и защиты нагрузки.
Технические характеристики
| Усиление | 20V/V |
| Тип монтажа | SMD |
| Полоса пропускания | 350kHz |
| Размер корпуса | 2.90mm × 1.60mm |
| Кол-во выводов | 5 |
| Описание | Low- and high-side voltage output, current-sense amplifier |
| Артикул | INA180A1IDBVR |
| Тип упаковки | SOT-23-5 |
| Корпус | SOT-23-5 |
| Gain error max | ±1% |
| Offset drift max | 1µV/°C |
| Output slew rate | 2V/µs |
| Диапазон питания | 2.7V to 5.5V |
| Макс. ток покоя | 260µA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диапазон синфазного напряжения | -0.2V to +26V |
| Диап. раб. темп. | -40°C to +125°C |
| Offset voltage at vcm 0v max | ±150µV |
| Описание (англ.) | SP Amp Current Sense Amp Single R-R O/P 5.5V 5-Pin SOT-23 T/R |
| Offset voltage at vcm 12v max | ±500µV |
