Индуктивность силовая проволочная 0.47мкГн ±20% 100кГц порошковое железо 5.6A 0.018Ом по постоянному току 1616 лента на катушке
У поставщика
ПроизводительVishay
У поставщиков
74 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:74 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 97,98 |
| от 8 | 96,07 |
| от 16 | 93,46 |
| от 31 | 89,49 |
| от 62 | 83,89 |
Описание

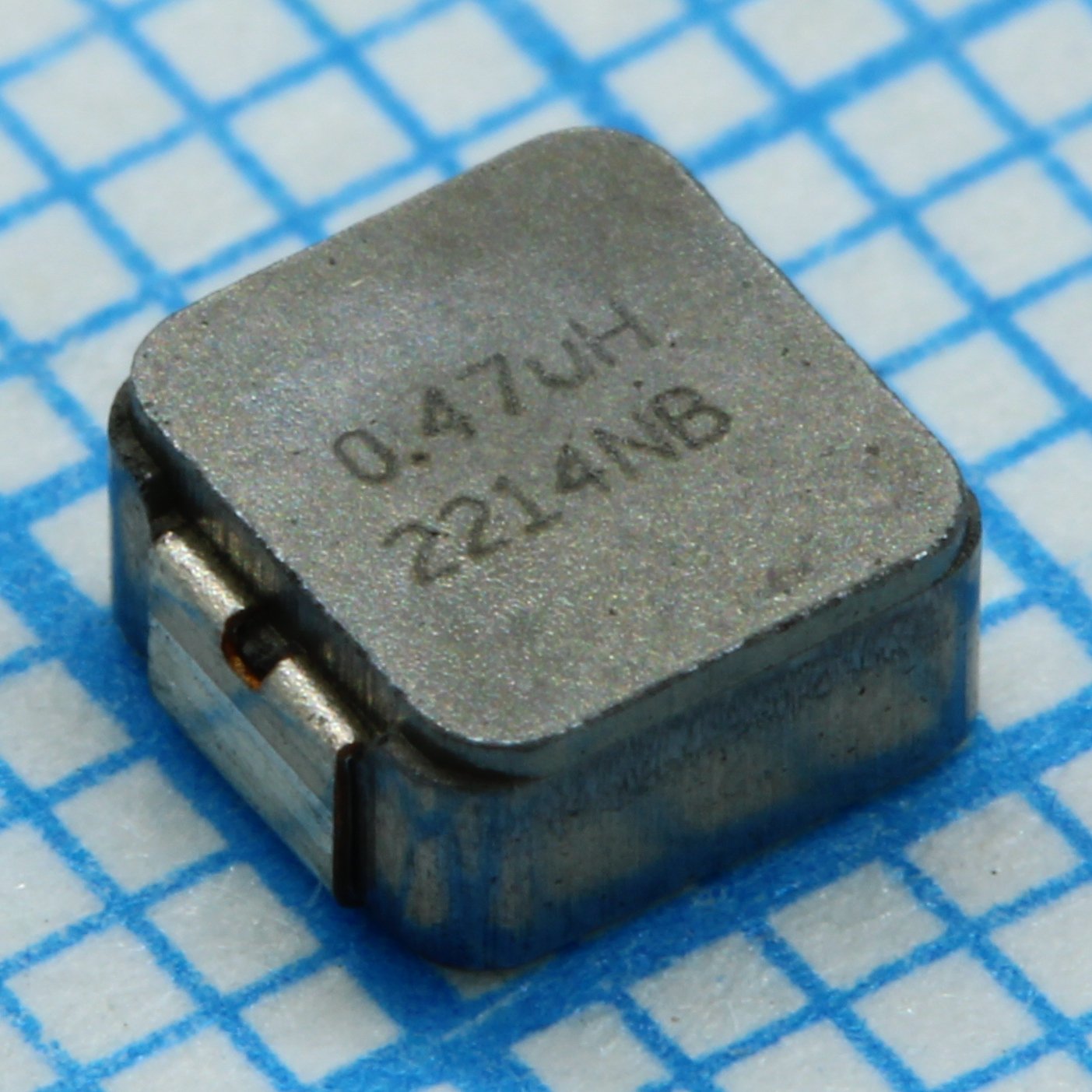

Силовая индуктивность Vishay IHLP-1616BZ с экранированным проволочным сердечником из порошкового железа. Номиналом 0.47 мкГн, рассчитана на ток до 5.6 А при сопротивлении постоянному току 18 мОм. Выполнена в компактном SMD-корпусе 1616. Применяется в DC/DC-преобразователях, фильтрах питания и промышленной автоматике.
Технические характеристики
| Серия | IHLP-1616BZ-01 |
| Макс. DCR | 18.0 mΩ |
| Dcr typ | 16.0 mΩ |
| Корпус | SMD 4.45*4.06*2 |
| Srf typ | 97 MHz |
| Тип монтажа | SMD |
| Без свинца | Да |
| Экранирование | shielded |
| Размеры | 0.160 x 0.160 x 0.080 inches [4.06 x 4.06 x 2.0 mm] |
| Макс. высота | 0.175 inches [4.45 mm] |
| Индуктивность | 0.47 μH |
| Описание | IHLP-1616BZ-01 0.47 μH ± 20 % ER e3 |
| Артикул | IHLP1616BZERR47M01 |
| Применение | PDA / notebook / desktop / server applications, High current POL converters, Low profile, high current power supplies, Battery powered devices, DC/DC converters in distributed power systems, DC/DC converter for Field Programmable Gate Array (FPGA) |
| Конструкция | composite |
| Код упаковки | 1616 |
| Испытательное напряжение | 0.25 V |
| Материал сердечника | powdered iron |
| Соотв. RoHS | Да |
| Тестовая частота | 100 kHz |
| Typical pad layout | 0.222 x 0.090 inches [5.639 x 2.286 mm] |
| Допуск индуктивности | ±20% |
| Примечание | 0.47uH 5.6A |
| Rated operating voltage | 50 V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Saturation current dc typ | 11.50 A |
| Heat rating current dc typ | 5.60 A |
| Диап. раб. темп. | -55 °C to +125 °C |
| Описание (англ.) | Power Choke Shielded Wirewound 0.47uH 20% 100KHz Powdered Iron 5.6A 0.018Ohm DCR 1616 T/R |
