Диод Шоттки SIC 1200В 2А (Tc=175°C) 2-Pin(2+Tab)
У поставщика
ПроизводительInfineon
У поставщиков
49 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:49 шт
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 419,28 |
| от 6 | 395,60 |
| от 12 | 376,31 |
| от 24 | 361,99 |
| от 50 | 351,33 |
Описание

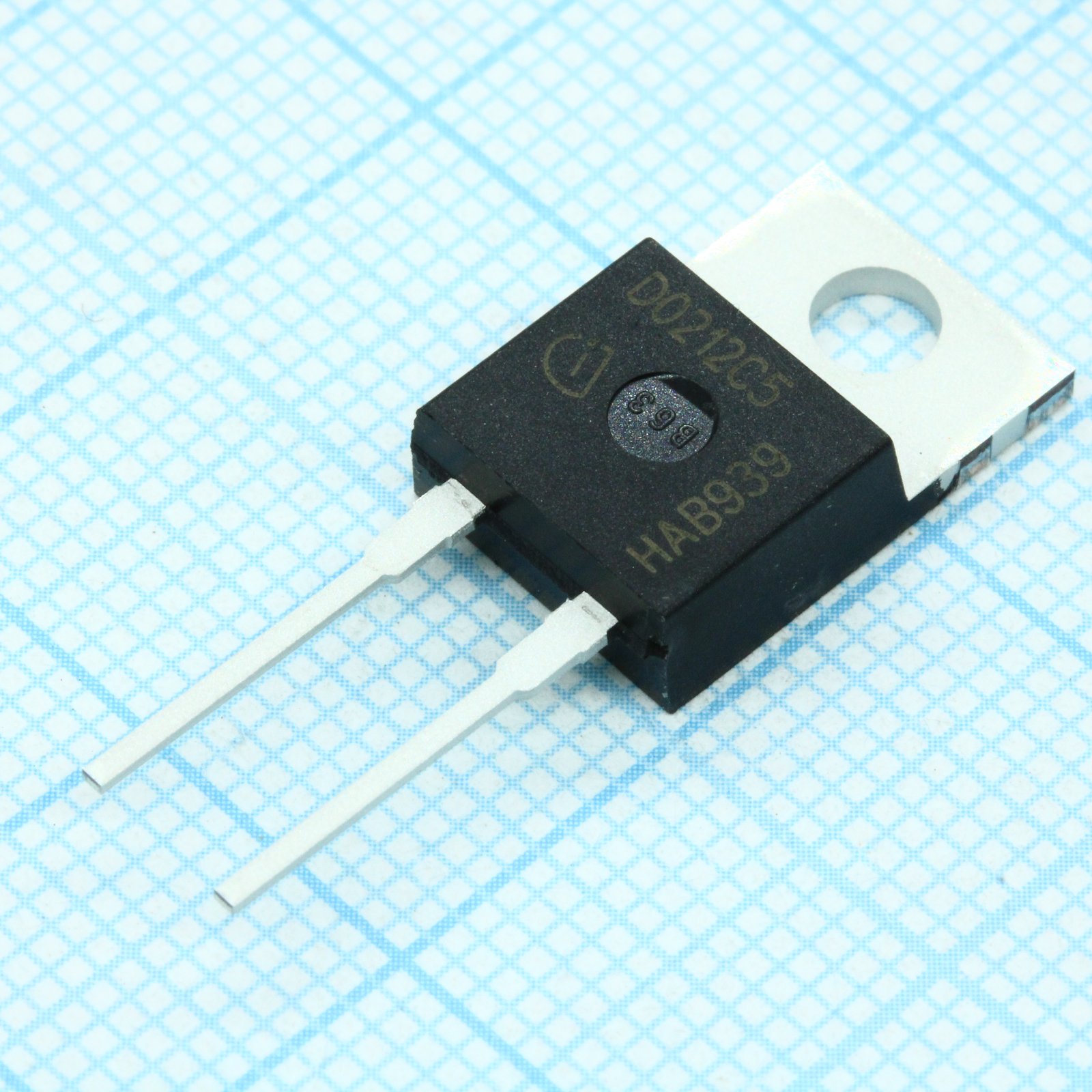

Диод Шоттки на карбиде кремния от Infineon. Выдерживает обратное напряжение до 1200 В и прямой ток 2 А при температуре корпуса до 175°C. Выполнен в прочном корпусе TO-220-2 с двумя выводами. Применяется в импульсных источниках питания и промышленной автоматике.
Технические характеристики
| Тип | Silicon Carbide Schottky Diode, 5th Generation CoolSiC |
| Цоколевка | Pin1 and backside: cathode, Pin2: anode |
| Корпус | TO-220-2 |
| Тип монтажа | THT |
| Компонент | IDH02G120C5XKSA1 |
| Значение I²t | 7 A²s @ Tj=25°C, 10ms |
| Покрытие выводов | Pb-free, RoHS compliant |
| Capacitance 1V | 182pF @ VR=1V, f=1MHz |
| Ном. напряжение | 1200V |
| Dvdt ruggedness | 80 V/ns |
| Момент затяжки | 0.7 Nm (M3 and M4 screws) |
| Capacitance 400V | 13pF @ VR=400V, f=1MHz |
| Capacitance 800V | 10pF @ VR=800V, f=1MHz |
| Рассеиваемая мощность | 75W @ Tc=25°C |
| Макс. прямой ток | 11.8A @ Tc=25°C, D=1 |
| Макс. прямое напряжение | 1.65V @ IF=2A, Tj=25°C |
| Типовое прямое напряжение | 1.4V @ IF=2A, Tj=25°C |
| Макс. обратный ток | 18µA @ VR=1200V, Tj=25°C |
| Reverse current typ | 1.2µA @ VR=1200V, Tj=25°C |
| Примечание | Шоттки SIC 1200В 2А |
| Температура пайки | 260°C (wavesoldering, 1.6mm from case for 10s) |
| Total capacitive charge | 14nC @ VR=800V, Tj=150°C |
| Тип упаковки | Tube (туба) |
| Forward voltage max 150C | 2.3V @ IF=2A, Tj=150°C |
| Forward voltage typ 150C | 1.7V @ IF=2A, Tj=150°C |
| Reverse current max 150C | 90µA @ VR=1200V, Tj=150°C |
| Reverse current typ 150C | 6µA @ VR=1200V, Tj=150°C |
| Диап. темп. хр. | -55 to 175°C |
| Непрерывный прямой ток | 2A @ Tc=168°C, D=1 |
| Диапазон темп. перехода | -55 to 175°C |
| Описание (англ.) | Rectifier Diode Schottky 1.2KV 11.8A 2-Pin(2+Tab) TO-220 Tube |
| Повторяющееся импульсное обратное напряжение | 1200V |
| Тепловое сопр. переход-корпус | 2 K/W max |
| Неповторяющийся импульсный ток | 344A @ Tj=25°C, 10µs |
| Тепловое сопротивление переход-среда | 62 K/W max |
| Неповторяющийся импульсный прямой ток | 37A @ Tj=25°C, 10ms sine halfwave |
