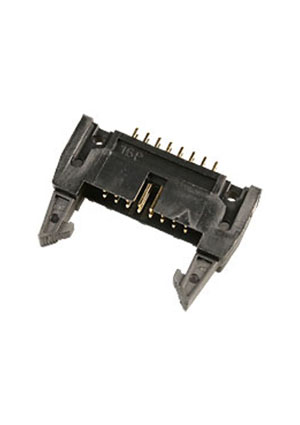

IDCC-16MS (SCM-16), вилка на плату шаг 2.54мм с защелками (119-16GSK)
У поставщика
ПроизводительNXU
У поставщиков
1 700 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:1 700 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 1800 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 32,09 |
| от 50 | 19,46 |
| от 500 | 17,40 |
Описание
Вилка на плату IDCC-16MS (SCM-16) от NXU с шагом 2.54 мм и защелками. Компонент рассчитан на ток до 1 А, имеет 16 прямых контактов из латуни и корпус из стеклонаполненного PBT. Рабочий диапазон температур — от -55°C до +105°C. Применяется в промышленной автоматике и устройствах, требующих надежного соединения с фиксацией.
Технические характеристики
| Тип | pin_header |
| Шаг | 2.54mm |
| Тип монтажа | THT |
| Размеры | Шаг выводов: 2.54mm; Толщина вывода: 0.64mm; Overall width B: 17.78mm; Прочие габариты: C: 29.46mm; D: 25.58mm; Height 16.5: 16.5mm; Height 16.9: 16.9mm; Slot width 3.5: 3.5±0.2mm; Mounting hole spacing 27.94: 27.94±0.2mm; Overall length A: 39.62mm |
| Серия | SCM/IDCC |
| Артикул | IDCC-16MS (SCM-16) / 119-16GSK |
| Ном. ток | 1A |
| Материал контакта | Латунь |
| Материал корпуса | PBT + 30% Glass Fiber (UL 94V-0) |
| Общий допуск | ±0.2mm for x.x, ±0.1mm for x.xx, ±0.01mm for x.xxx, ±2° for angles |
| Сопр. контакта | 30mΩ max at DC 100mA |
| Кол-во позиций | 16 |
| Сопр. изоляции | 1000MΩ min at DC 500V |
| Диап. раб. темп. | -55°C to +105°C |
| Способ монтажа | пайка на плату |
| Форма контактов | прямые |
| Диэлектрическая прочность | AC 500V for 1 minute |
| Функциональное назначение | вилка |
