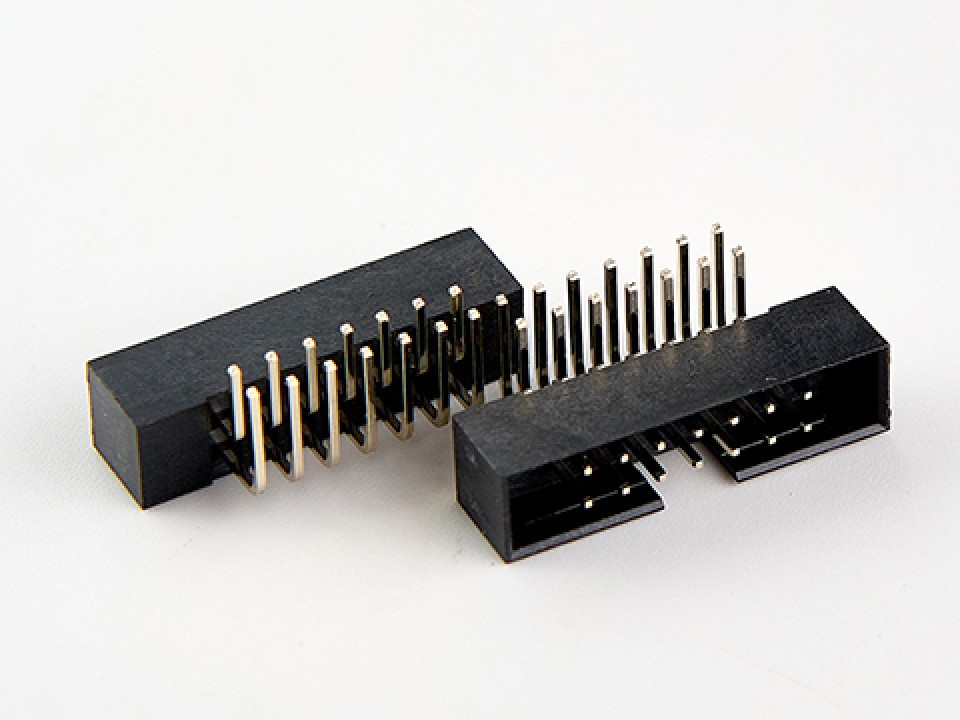

IDC2-14MR, (DS1014-14RF1B-B) IDC разъем, вилка на плату, CONNFLY (арт. 269583)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
1 000 шт.
Норм. уп.: 180
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт15,38 ₽
Сумма2 768,40 ₽
до минимума склада не хватает 231,60 ₽
В наличии1 000 шт
заказ со склада от 3 000,00 ₽упаковка 180 штюрлицам и ИП
Заказ со склада «Склад 29» — от 3 000,00 ₽. С этой позицией будет 2 768,40 ₽, не хватает 231,60 ₽. Добавьте позиций этого склада или выберите другой.
180 шт · Склад 29 · 2 768,40 ₽
Описание
IDC2-14MR — это IDC-разъем (вилка) для монтажа на плату от производителя CONNFLY. Компонент предназначен для подключения шлейфовых кабелей в электронных устройствах, обеспечивая надежный контакт без пайки. Используется в промышленной автоматике, измерительном оборудовании и системах управления для организации быстрого соединения печатных плат с периферией.
Технические характеристики
| Шаг | 2.00 mm |
| Серия | DS1014 |
| Тип | IDC |
| Шаг | 2.54 мм |
| Aliases | IDC2-14MR |
| Упаковка | трубка |
| Артикул | DS1014-14RF1B-B |
| Тип монтажа | Выводной |
| Цвет корпуса | Чёрный |
| Тип монтажа | R/A THT |
| Общая длина | 21.10 mm ±0.3 (for 14 contacts) |
| Покрытие контакта | Full Gold Flash |
| Размер квадратного контакта | 0.50 mm ±0.05 |
| Материал контакта | Медный сплав |
| Сопр. контакта | 20 mΩ max (initial) |
| Материал изолятора | Thermoplastic UL 94V-0 |
| Число контактов | 14 |
| Темп. хранения | -20 to 70°C |
| Допуск топологии печатной платы | ±0.05 mm |
| Сопр. изоляции | 1000 MΩ min |
| Раб. температура | 0 to 85°C |
| Общий допуск угла | X: ±5°, .X: ±3°, .XX: ±2° |
| Общий допуск линейный | X: ±0.60, .XX: ±0.38, .XXX: ±0.25 |
| Диэлектрическая прочность | AC 500V per minute |
| Кол-во контактов | 14 |
| Distance between first and last pin centers | 12.00 mm ±0.20 (for 14 contacts) |
