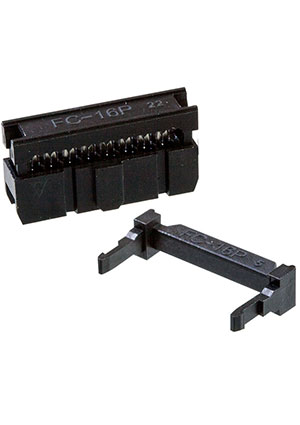

IDC-16F, гнездо на шлейф шаг 2.54мм (L-KLS1-204-16-B)
У поставщика
ПроизводительKLS
У поставщиков
370 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:370 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 6000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,46 |
| от 100 | 7,41 |
| от 1 000 | 6,43 |
Описание
IDC-16F — 16-контактное гнездо для шлейфа от KLS с шагом 2.54 мм. Корпус из PBT UL 94 V-0, контакты из латуни с золотым или оловянным покрытием, рассчитаны на ток до 3 А и напряжение до 1000 В AC. Рабочая температура от -40 до +105 °C. Подходит для подключения плоских кабелей в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Цвет | Чёрный |
| Шаг, мм | 2,54 |
| Покрытие | Au or Sn over 50u" nickel |
| Тип монтажа | сквозное отверстие |
| Кол-во выводов | 16 |
| Размеры | B: 25.12mm; C: 17.78mm; D: 24.82mm |
| Серия | BH/IDC |
| Тип компонента | IDC Socket Connector |
| Ном. ток | 3A |
| Соотв. RoHS | Да |
| Материал контакта | латунь |
| Материал корпуса | PBT UL94V-0 |
| Выдерживаемое напр. | 1000V AC |
| Сопр. контакта | 20mOhm max |
| Сопр. изоляции | 1000MOhm min |
| Рабочая температура | -40…+105 °C |
| Макс. температура обработки | 180°C for 30-60 seconds (200°C for 10 seconds) |
| Способ монтажа | наколка на плоский кабель |
| Форма контактов | прямые |
| Функциональное назначение | розетка |
| Покрытие контакта | золото либо олово по никелю |
| Пол разъёма | розетка |
| Сопротивление контакта, мОм | 20 |
| Ток, А | 3 |
| Ширина, мм | 25,12 |
| Электрическая прочность, В | 1000 |
