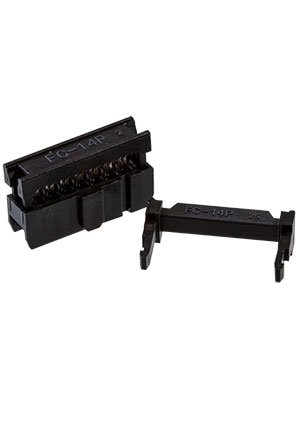

IDC-14F, гнездо на шлейф шаг 2.54мм (L-KLS1-204-14-B)
У поставщика
ПроизводительKLS
У поставщиков
7 600 шт.
Норм. уп.: 100
Описание
IDC-14F — это 14-контактное гнездо для шлейфа от KLS с шагом 2.54 мм. Компонент рассчитан на ток до 3.0 А, выдерживает напряжение 1000 В AC и работает в диапазоне температур от -40°C до +105°C. Применяется для подключения плоских кабелей в промышленной автоматике и вычислительной технике.
Технические характеристики
| Шаг, мм | 2,54 |
| Корпус | IDC Socket Connector |
| Покрытие | Au или Sn поверх 50мкдюйм никеля |
| Тип монтажа | THT |
| Кол-во выводов | 14 |
| Серия | BH/IDC |
| Размеры a | 22.58mm ±0.3 |
| Размеры b | 15.24mm +0.15 |
| Размеры c | 16.51mm ±0.15 |
| Размеры d | 22.28mm ±0.3 |
| Ном. ток | 3.0A |
| Соответствие RoHS | Да |
| Материал контакта | латунь |
| Материал корпуса | PBT UL94V-0 |
| Выдерживаемое напр. | 1000V AC |
| Сопр. контакта | 20m Ohm max |
| Сопр. изоляции | 1000 МОм мин |
| Темп. обработки | 180°C for 30-60 seconds, 200°C for 10 seconds |
| Рабочая температура | -40…+105 °C |
| Способ монтажа | наколка на плоский кабель |
| Форма контактов | прямые |
| Функциональное назначение | розетка |
| Покрытие контакта | золото либо олово по никелю |
| Пол разъёма | розетка |
| Сопротивление контакта, мОм | 20 |
| Ток, А | 3 |
| Ширина, мм | 22,58 |
| Электрическая прочность, В | 1000 |
