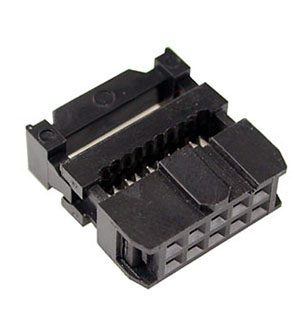

IDC-10F, гнездо на шлейф шаг 2.54мм (110-10TAK)
У поставщика
ПроизводительNXU
У поставщиков
1 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 8400 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,25 |
| от 100 | 4,19 |
| от 1 000 | 3,63 |
Описание
IDC-10F от NXU — это 10-контактное гнездо для подключения шлейфа с шагом 2.54 мм. Компонент рассчитан на ток до 1 А, монтируется в отверстия на плате и работает в диапазоне от -55°C до +105°C. Корпус выполнен из стеклонаполненного PBT. Применяется в промышленной автоматике и измерительном оборудовании для соединения плоских кабелей.
Технические характеристики
| Шаг | 2.54 mm |
| Корпус | IDC-10F |
| Тип монтажа | сквозное отверстие |
| Ширина корпуса | 13.3 mm |
| Серия | BH/IDC |
| Высота корпуса | 3.65 mm |
| Длина корпуса | 15.4 mm |
| Ном. ток | 1 A |
| Материал контакта | Phosphor bronze |
| Материал корпуса | PBT with 30% glass fiber, UL 94V-0 |
| Сопр. контакта | 30 mΩ max at DC 100 mA |
| Число контактов | 10 |
| Сопр. изоляции | 1000 MΩ min at DC 500 V |
| Диап. раб. темп. | -55°C to +105°C |
| Способ монтажа | наколка на плоский кабель |
| Форма контактов | прямые |
| Диэлектрическая прочность | AC 1000V for 1 minute |
| Функциональное назначение | розетка |
