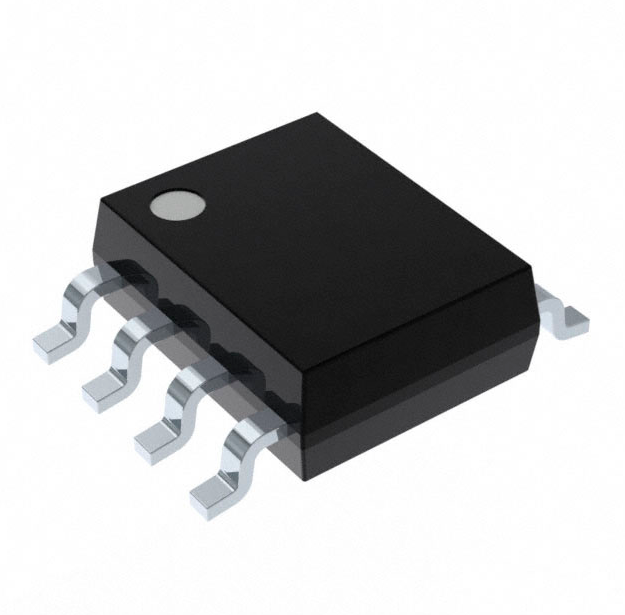

Микросхема интерфейсов ICM7555IBAZ
У поставщика
У поставщиков
35 шт.
Норм. уп.: 98
Цены поставщиков
Склад 39
В наличии:35 шт.
Срок поставки: до недели
Норм. уп.: 98
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 56,67 |
Описание
Микросхема ICM7555IBAZ от Renesas представляет собой высокоточный таймер, выполненный по технологии CMOS. Это улучшенная версия классического таймера 555, отличающаяся крайне низким энергопотреблением и высокой стабильностью работы. Компонент используется для генерации временных задержек, импульсов и колебаний в схемах автоматики, измерительных приборах и портативной электронике.
Технические характеристики
| Тип | CMOS RC Timer |
| Тип монтажа | SMD |
| Тип упаковки | 8 Ld SOIC |
| Drift with supply | 0.5%/V |
| Reset voltage max | 1.0V |
| Reset voltage min | 0.4V |
| Макс. вых. ток | 100mA |
| Макс. напр. пит. | 18V |
| Мин. напр. пит. | 2V |
| ESD HBM | 2kV |
| Тип. входной ток | 20pA |
| Reset current typical | 10nA |
| Supply current max 5v | 200µA |
| Температурная стабильность | 0.005%/°C |
| Supply current max 15v | 300µA |
| Control voltage typical | 67% VDD |
| Макс. раб. частота | 1MHz |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Trigger current typical | 10nA |
| Trigger voltage typical | 32% VDD |
| Esd charged device model | 100V |
| Output sink current test | 20mA |
| Discharge leakage typical | 10nA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -25°C |
| Supply current typical 5v | 40µA |
| Threshold current typical | 10nA |
| Threshold voltage typical | 67% VDD |
| Output source current test | 0.8mA |
| Supply current typical 15v | 60µA |
| Макс. температура перехода | +150°C |
| Output voltage low typical 5v | 0.2V |
| Package thermal resistance ja | 170°C/W |
| Package thermal resistance jc | 67°C/W |
| Output voltage low typical 15v | 0.4V |
| Output voltage high typical 15v | 14.6V |
| Timing accuracy astable typical | 2% |
| Timing accuracy monostable typical | 2% |
