Монитор питания с переключением на батарею
У поставщика
ПроизводительRENESAS
КатегорияСупервизоры
У поставщиков
1 859 шт.
Норм. уп.: 98
Цены поставщиков
Склад 13
В наличии:1 859 шт
Срок поставки: до недели
Норм. уп.: 98
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,27 |
| от 13 | 25,40 |
| от 24 | 24,18 |
| от 48 | 22,91 |
| от 98 | 21,63 |
Описание

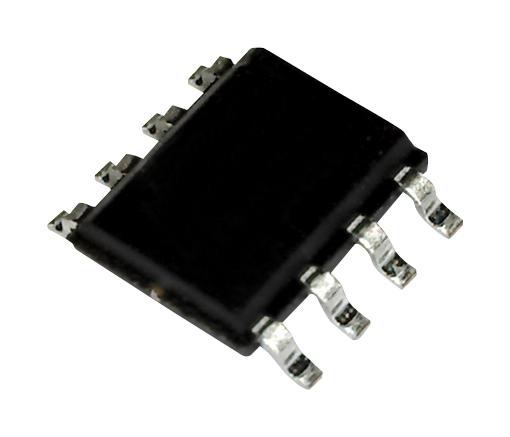

Микросхема управления питанием ICL7673CBAZA от Renesas. Обеспечивает автоматическое переключение между основным источником и резервной батареей при напряжении от -0,3 до 18 В и токе до 38 мА. Выполнена в компактном корпусе SO-8. Применяется в промышленной автоматике и устройствах с резервным питанием.
Технические характеристики
| Корпус | 8 Ld SOIC (N) |
| Функция | Power monitor with battery backup switching |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Описание | Automatic Battery Back-Up Switch |
| Артикул | ICL7673CBAZA |
| Код упаковки | M8.15 |
| Switchover time | 50µs typ |
| Диап. вх. напр. | 2.5V to 15V |
| Output leakage pbar | 50nA typ, 500nA max |
| Output leakage sbar | 50nA typ, 500nA max |
| Temp coefficient p1 | 0.5%/°C |
| Temp coefficient p2 | 0.7%/°C |
| Диап. вых. напр. | 2.5V to 15V |
| Switch resistance p1 | 8Ω typ, 15Ω max at VP=5V, VS=3V, ILOAD=15mA |
| Switch resistance p2 | 40Ω typ, 100Ω max at VP=0V, VS=3V, ILOAD=1mA |
| Input slew rate limit | 2V/µs |
| Switchover uncertainty | 10mV typ, 50mV max |
| Тип упаковки | Tube (туба) |
| Leakage current vp to vs | 0.01nA typ, 20nA max |
| Leakage current vs to vp | 0.01nA typ, 50nA max |
| Quiescent supply current | 1.5mA typ, 5mA max |
| Minimum supply difference | 50mV |
| Диап. темп. хр. | -65°C to 150°C |
| Switch resistance p1 vp9v | 6Ω typ |
| Switch resistance p2 vs5v | 26Ω typ |
| Switch resistance p2 vs9v | 16Ω typ |
| Thermal resistance ja can | 156°C/W |
| Thermal resistance jc can | 68°C/W |
| Абс. макс. входное напряжение | GND -0.3V to +18V |
| Output leakage pbar at 85c | 900nA typ |
| Output leakage sbar at 85c | 900nA typ |
| Switch resistance p1 vp12v | 5Ω typ |
| Thermal resistance ja pdip | 150°C/W |
| Thermal resistance ja soic | 180°C/W |
| Absolute max output voltage | GND -0.3V to +18V |
| Диап. раб. темп. | 0°C to 70°C |
| Output saturation pbar vp5v | 85mV typ, 400mV max |
| Output saturation pbar vp9v | 50mV typ |
| Output saturation sbar vs3v | 150mV typ, 400mV max |
| Output saturation sbar vs5v | 85mV typ |
| Output saturation sbar vs9v | 50mV typ |
| Switch resistance p1 at 85c | 16Ω typ |
| Switch resistance p2 at 85c | 60Ω typ |
| Absolute max peak current vp | 38mA at VP=5V |
| Absolute max peak current vs | 30mA at VS=3V |
| Output saturation pbar vp12v | 40mV typ |
| Описание (англ.) | Back-Up Management 38mA -0.3V to 18V |
| Max lead temperature soldering | 300°C for 10s |
| Leakage current vp to vs at 85c | 35nA typ |
| Leakage current vs to vp at 85c | 120nA typ |
| Output saturation pbar vp5v at 85c | 120mV typ |
| Output saturation sbar vs3v at 85c | 210mV typ |
| Absolute max peak current pbar sbar | 150mA |
| Тип | ICL7673CBAZA |
