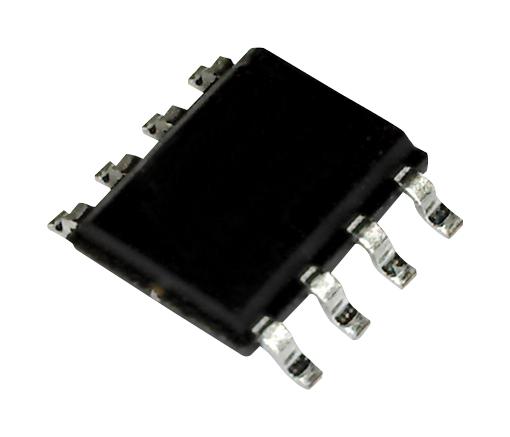

Микросхема ICL7660AIBAZA-T
У поставщика
У поставщиков
2 949 шт.
Норм. уп.: 25
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 84,80 |
| от 30 | 79,33 |
| от 60 | 76,59 |
| от 120 | 72,76 |
Цены поставщиков
Склад 13
В наличии:2 034 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 61,12 |
| от 109 | 57,14 |
| от 218 | 54,48 |
| от 435 | 52,13 |
| от 870 | 50,54 |
Склад 12
В наличии:490 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 91,08 |
| от 25 | 60,65 |
| от 250 | 56,44 |
Склад 39
В наличии:425 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 64,53 |
| от 65 | 59,33 |
| от 106 | 56,40 |
| от 178 | 54,08 |
| от 296 | 52,31 |
Описание
Микросхема ICL7660AIBAZA-T от Renesas представляет собой высокопроизводительный преобразователь напряжения. Она предназначена для преобразования положительного входного напряжения в симметричное отрицательное, а также может использоваться для умножения напряжения. Устройство отличается низким энергопотреблением и высокой точностью выходного напряжения, что делает его подходящим для портативной и прецизионной электроники.
Технические характеристики
| Тип | DC/DC converter |
| Ток, А | 45 mA |
| Корпус | 8 Ld SOIC (N) |
| Без свинца | Да |
| Особенности | Boost Pin (Pin 1) for Higher Switching Frequency, Improved SCR Latchup Protection, Simple Conversion of +5V Logic Supply to ±5V Supplies, Simple Voltage Multiplication VOUT = (-)nVIN, Improved Direct Replacement for Industry Standard ICL7660 |
| Функция | CMOS voltage conversion IC (positive to negative, voltage doubler, multiplier, divider) |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Описание | Super Voltage Converter |
| Package dwg | M8.15 |
| Артикул | ICL7660AIBAZA-T |
| Применение | Simple Conversion of +5V to ±5V Supplies, Voltage Multiplication VOUT = ±nVIN, Negative Supplies for Data Acquisition Systems and Instrumentation, RS232 Power Supplies, Supply Splitter, VOUT = ±VS |
| Лента и катушка | Да |
| Вых. напряжение | -1.5V to -12V (complementary) |
| Соотв. RoHS | Да |
| Макс. ток питания | 160µA |
| Ток пит. тип. | 80µA |
| Макс. напр. пит. | 12V |
| Мин. напр. пит. | 1.5V |
| Current into lv max | 20µA (V+ > 3.5V) |
| Lv input current max | 20µA |
| Lv input voltage low | V+ < 5.5V: -0.3V to V+ + 0.3V |
| Power efficiency min | 96% |
| Напряжение, В | 12 V |
| Lv input voltage high | V+ > 5.5V: V+ -5.5V to V+ +0.3V |
| Osc input voltage low | V+ < 5.5V: -0.3V to V+ + 0.3V |
| Output short duration | Continuous (Vsupply ≤ 5.5V) |
| Тепловое сопротивление JA | 160°C/W |
| Тепловое сопротивление JC | 48°C/W |
| Osc input voltage high | V+ > 5.5V: V+ -5.5V to V+ +0.3V |
| Supply current max 25c | 160µA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Типовая частота переключения | 10kHz |
| Supply current max 0 70c | 180µA |
| Supply voltage range low | 1.5V to 3.5V |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Supply voltage range high | 3.0V to 12V |
| Output voltage doubler max | 22.8V (with 12V input) |
| Supply current max n40 85c | 180µA |
| Макс. напряжение питания | 13V |
| Supply current max n55 125c | 200µA |
| Абс. макс. напряжение питания | 13.0V |
| External capacitors required | 2 |
| Oscillator frequency nominal | 10kHz |
| Output source resistance max | 100Ω |
| Output source resistance typ | 60Ω |
| Output source resistance v2v | 250Ω (IOUT=3mA, V+=2V, LV=GND, 0°C to 70°C) |
| Oscillator frequency condition | V+ = 5.0V, unloaded |
| Output source resistance v2v max | 300Ω (IOUT=3mA, V+=2V, LV=GND, -40°C to 85°C) |
| Voltage conversion efficiency min | 99% |
| Output source resistance max 0 70c | 120Ω |
| Output source resistance max n25 85c | 120Ω |
| Output source resistance max n55 125c | 150Ω |
| Output source resistance max 2v 3ma 0 70c | 250Ω |
| Output source resistance max 2v 3ma n40 85c | 300Ω |
