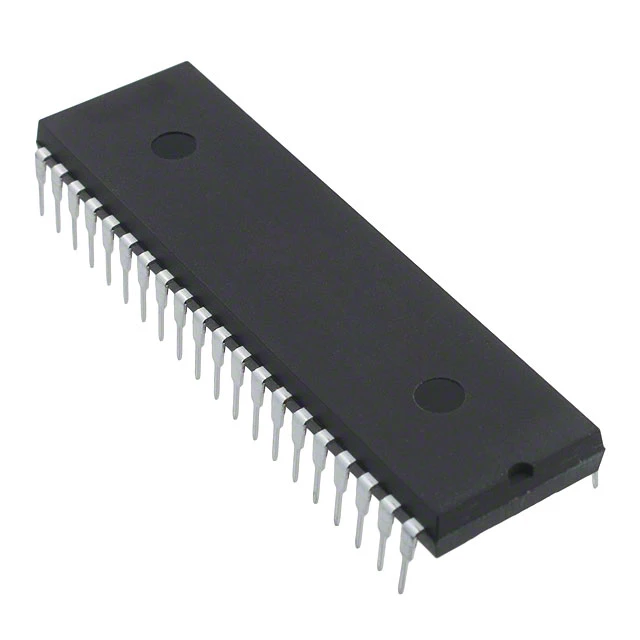

Микросхема ICL7107CPLZ
У поставщика
У поставщиков
283 шт.
Норм. уп.: 9
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 150,61 |
Цены поставщиков
Склад 2
В наличии:8 шт
Срок поставки: до 2 недель
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 150,61 |
Склад 13
В наличии:275 шт
Срок поставки: до недели
Норм. уп.: 9
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 232,89 |
| от 9 | 218,49 |
| от 27 | 206,76 |
| от 45 | 198,03 |
| от 90 | 191,53 |
Описание
Микросхема ЦАП ICL7107CPLZ от Renesas. Работает как аналого-цифровой преобразователь с выходом на семисегментные индикаторы. Напряжение питания до 5 В, корпус DIP-40. Применяется в измерительных приборах и цифровых вольтметрах.
Технические характеристики
| Тип | Микросхемы ЦАП |
| Корпус | 40-lead PDIP |
| Разрешение | 3.5 digit (31/2) |
| Zero drift | 0.2µV/°C typical, 1µV/°C max |
| Input noise | 15µV peak-to-peak |
| Тип монтажа | THT |
| Display driver | LED direct drive |
| Package number | E40.6 |
| Rollover error | ±0.2 count typical, ±1 count max |
| Тактовая частота | 48kHz typical |
| Linearity error | ±0.2 count typical, ±1 count max |
| Опорное напряжение | 100mV typical for 200mV full scale |
| Входной ток смещения | 1pA typical, 10pA max |
| Диап. вх. напр. | Differential, full scale 200mV or 2V |
| Segment sink current | 8mA typical (5mA min) for most segments, pin19 (AB4) 16mA typical, pin20 (POL) 7mA typical |
| Analog common voltage | 2.4V to 3.2V (typical 3.0V) |
| Supply voltage negative | -5V (typical), max -9V |
| Supply voltage positive | 5V (typical), max 6V |
| Power dissipation typical | 10mW |
| Коэфф. подавления синфазного сигнала | 50µV/V typical |
| Диап. раб. темп. | 0°C to 70°C |
| Supply current negative max | 1.8mA |
| Supply current positive max | 1.8mA |
| Supply current negative typical | 0.6mA |
| Supply current positive typical | 1.0mA |
| Analog common temperature coefficient | 80ppm/°C |
