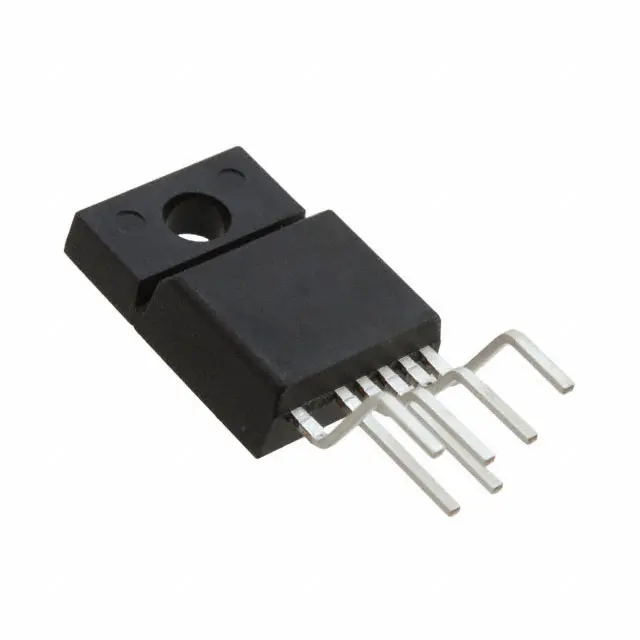

ШИМ-контроллер ICE3BR2565JF
У поставщика
ПроизводительInfineon
КатегорияМикросхемы
У поставщиков
100 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:100 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 142,86 |
| от 10 | 140,69 |
| от 20 | 137,86 |
| от 50 | 133,96 |
| от 100 | 128,79 |
Описание
ШИМ-контроллер ICE3BR2565JF от Infineon для импульсных источников питания. Работает в режиме пониженной мощности, оснащён защитой от перегрева (OTP). Выполнен в корпусе TO-220F/6. Применяется в блоках питания для бытовой электроники и промышленной автоматики.
Технические характеристики
| Vds | 650V |
| Fosc | 67kHz |
| Серия | CoolSET-F3R |
| Корпус | PG-TO220-6-247 |
| Макс. Vds | 650V |
| Тип монтажа | Выводной |
| Rdson typ | 2.56Ohm |
| Vcc range | up to 25V |
| Soft start | built-in |
| Технология | BiCMOS |
| Описание | Off-Line SMPS Current Mode Controller with integrated 650V CoolMOS and Startup cell (frequency jitter Mode) in FullPak |
| Артикул | ICE3BR2565JF |
| Покрытие выводов | Pb-free |
| Производитель | Infineon Technologies |
| Soft driving | built-in |
| Мощность в режиме ожидания | <100mW |
| Дата даташита | 2011-05-07 |
| Fosc tolerance | internally fixed |
| Макс. рабочий цикл | 75% |
| Mould compound | Зелёный |
| Соотв. RoHS | Да |
| Blanking window | built-in, extendable |
| Power 85 265vac | 81W |
| Frequency jitter | built-in |
| Active burst mode | Да |
| Datasheet version | 2.1 |
| Power 230vac 15pct | 106W |
| Package alternative | PG-TO220FS-6 |
| Защита от перегрузки | Auto Restart |
| Protection open loop | Auto Restart |
| Leading edge blanking | internal PWM |
| Защита от перенапряжения | Auto Restart |
| Тип упаковки | Tube (туба) |
| Standby power conditions | no load, Vin=270VAC |
| Current limiting tolerance | +/-5% |
| Защита от перегрева | Auto Restart |
| Protection vcc undervoltage | Auto Restart |
| External auto restart enable | Да |
| Power measurement conditions | open frame design at Ta=50C, Tj=125C, RthSA(external heatsink)=2.7K/W |
| Описание (англ.) | IC OFFLINE CTRLR SMPS OTP TO220 |
| Output voltage ripple active burst | <1% |
