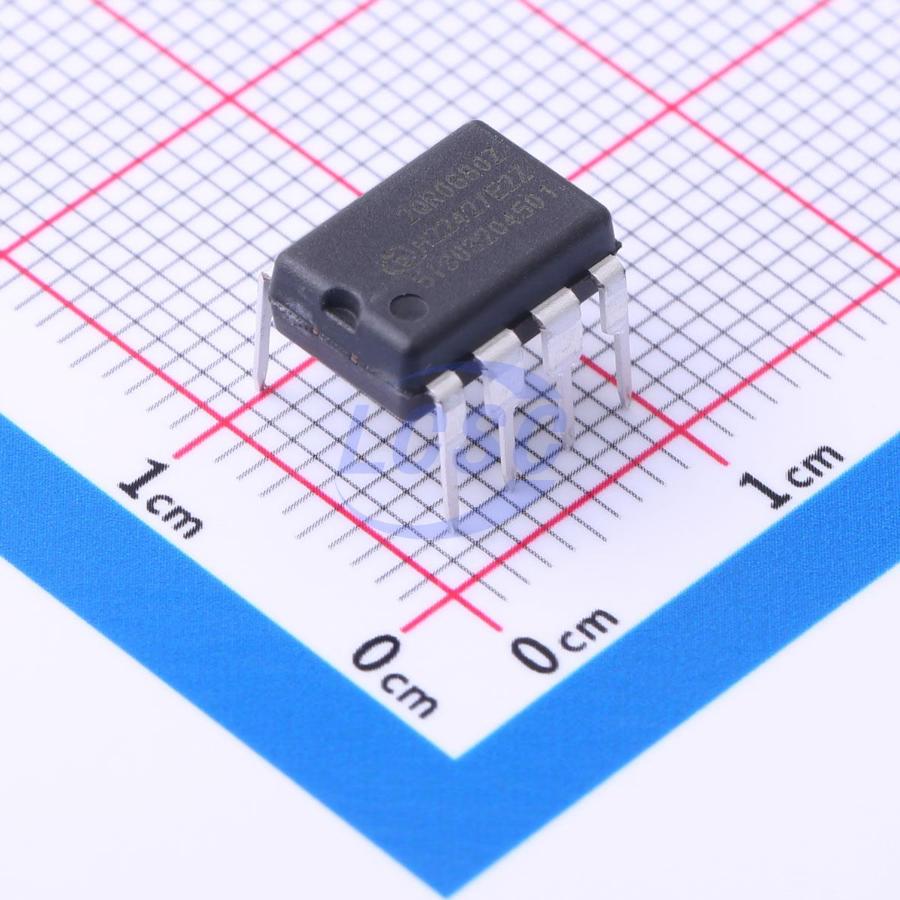

ШИМ-контроллер, 52кГц ICE2QR0680Z
У поставщика
ПроизводительInfineon
КатегорияМикросхемы
У поставщиков
279 шт.
Норм. уп.: 50
Цены поставщиков
Склад 14
В наличии:195 шт.
Срок поставки: до 7 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 208,55 |
Склад 13
В наличии:84 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 300,78 |
| от 4 | 286,86 |
| от 7 | 273,73 |
| от 13 | 264,09 |
| от 25 | 255,22 |
Описание
ШИМ-контроллер ICE2QR0680Z от Infineon — это AC/DC преобразователь для импульсных источников питания. Работает на частоте 52 кГц, выполнен в корпусе DIP-7. Применяется в блоках питания для бытовой электроники и зарядных устройств.
Технические характеристики
| Vds | 800V |
| Серия | CoolSET-Q1 |
| Маркировка | 2QR0680Z |
| Корпус | PG-DIP-7 |
| Особенности | Active Burst Mode, Digital frequency reduction, Maximum on/off time limitation, Pb-free lead plating, RoHS compliant |
| Тип монтажа | Выводной |
| Кол-во выводов | 7 |
| Rds(вкл) тип. | 0.62Ohm |
| Soft start | built-in digital soft-start |
| Описание | Off-Line SMPS Quasi-Resonant PWM controller with integrated 800V CoolMOS and startup cell |
| Артикул | ICE2QR0680Z |
| Защиты | VCC overvoltage auto-restart, VCC undervoltage auto-restart, overload auto-restart, overtemperature auto-restart, adjustable output overvoltage latch-off, transformer short-winding latch-off |
| Применение | LCD monitor, DVD R/W, DVD Combo, Blue-ray DVD, set top box |
| Режим управления | Current Mode Control |
| Производитель | Infineon Technologies |
| Startup cell | integrated |
| Дата даташита | August 30, 2011 |
| Operation mode | Quasi-Resonant |
| Rds on condition | typ @ Tj=25C |
| Datasheet version | 2.1 |
| Current limitation | cycle-by-cycle peak current limitation with foldback point correction |
| Частота перекл. | 52kHz |
| Vcc operating range | up to 25V |
| Standby power no load | <100mW |
| Max input power 230VAC | 102W |
| Тип упаковки | Tube (туба) |
| Max input power 85 265VAC | 57W |
| Max input power conditions | Tj=50C, Ta=125C, 232mm2 2oz PCB copper area on Drain pin as heatsink |
| Описание (англ.) | AC to DC Switching Converter Off-Line Switcher/SMPS Controller 52kHz |
| Standby input power active burst | <0.1W |
