Преобразователь DC/DC 1 Вт, вход 12 VDC, выход 5 VDC, 0,2 A, SIP на плату
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
21 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт194,45 ₽
Сумма972,25 ₽
+ доплата 490,00 ₽
В наличии21 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 12 — 182,28 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 972,25 ₽. До заказа без доплаты не хватает 16 327,75 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 972,25 ₽
Описание

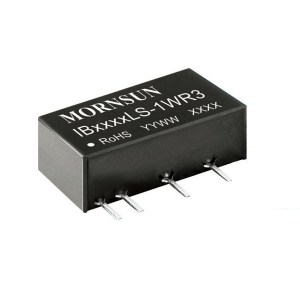

MORNSUN IB1205LS-1WR3 — это изолированный DC/DC преобразователь мощностью 1 Вт. Работает от входного напряжения 11,4–12,6 В и выдаёт стабильные 5 В при токе до 0,2 А. Выполнен в компактном корпусе SIP для монтажа на плату. Подходит для гальванической развязки цепей в промышленной автоматике и системах управления.
Технические характеристики
| MTBF | 3500k hours |
| RoHS | Да |
| Вес | 2.1g |
| Горячая замена | Unavailable |
| Тип монтажа | Выводной |
| Размеры | 19.65x6.00x10.16mm |
| Артикул | IB1205LS-1WR3 |
| Вх. фильтр | Capacitance filter |
| Вых. мощность | 1W |
| Тип корпуса | SIP |
| ЭМС излучение | CISPR32/EN55032 класс B |
| Сертификаты | UL/EN/IEC 62368-1 |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 69% |
| Тип. КПД | 73% |
| Вых. напряжение | 5VDC |
| Рег. нагрузки | ±2% |
| Помехоустойчивость ЭСР | IEC/EN61000-4-2 Air ±8kV, Contact ±6kV, Criteria B |
| Макс. пульс. шум | 100mVp-p |
| Пульсации шум тип. | 30mVp-p |
| Точность напряжения | ±3% |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | ±0.25% |
| Патентная защита | Да |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 20mA |
| Макс. емк. нагр. | 2400µF |
| Диап. вх. напр. | 11.4-12.6VDC |
| Частота перекл. | 260kHz |
| Сопр. изоляции | 1000MΩ |
| Нагрев корпуса | 25°C |
| Входной ток без нагрузки | 8mA |
| Ном. вх. напр. | 12VDC |
| Емк. изоляции | 20pF |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Темп. коэф. | ±0.02%/°C |
| Тип упаковки | Tube (туба) |
| Отраженный пульсирующий ток | 15mA |
| Защита от КЗ | Continuous, self-recovery |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Температура пайки штыря | 300°C |
| Макс. входной ток при полной нагрузке | 121mA |
| Типовой входной ток при полной нагрузке | 115mA |
| Описание (англ.) | Isolated Module DC DC Converter Buck 1 Output 5V 200mA 11.4V~12.6V Input |
| Мощность, Вт | 1 |
