Корпус разъема, розетка на кабель, шаг 3,96мм, однорядный на 10 контактов, требуются контакты T-DS1073-SC600
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы для электромонтажа
У поставщиков
2 047 шт.
Норм. уп.: 500
Цены поставщиков
Склад 14
В наличии:1 319 шт.
Срок поставки: до 7 дн.
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 3,87 |
Склад 39
В наличии:381 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,39 |
Склад 13
В наличии:347 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 102 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,85 |
| от 140 | 6,20 |
| от 280 | 5,55 |
| от 500 | 5,09 |
| от 1 500 | 4,89 |
Описание

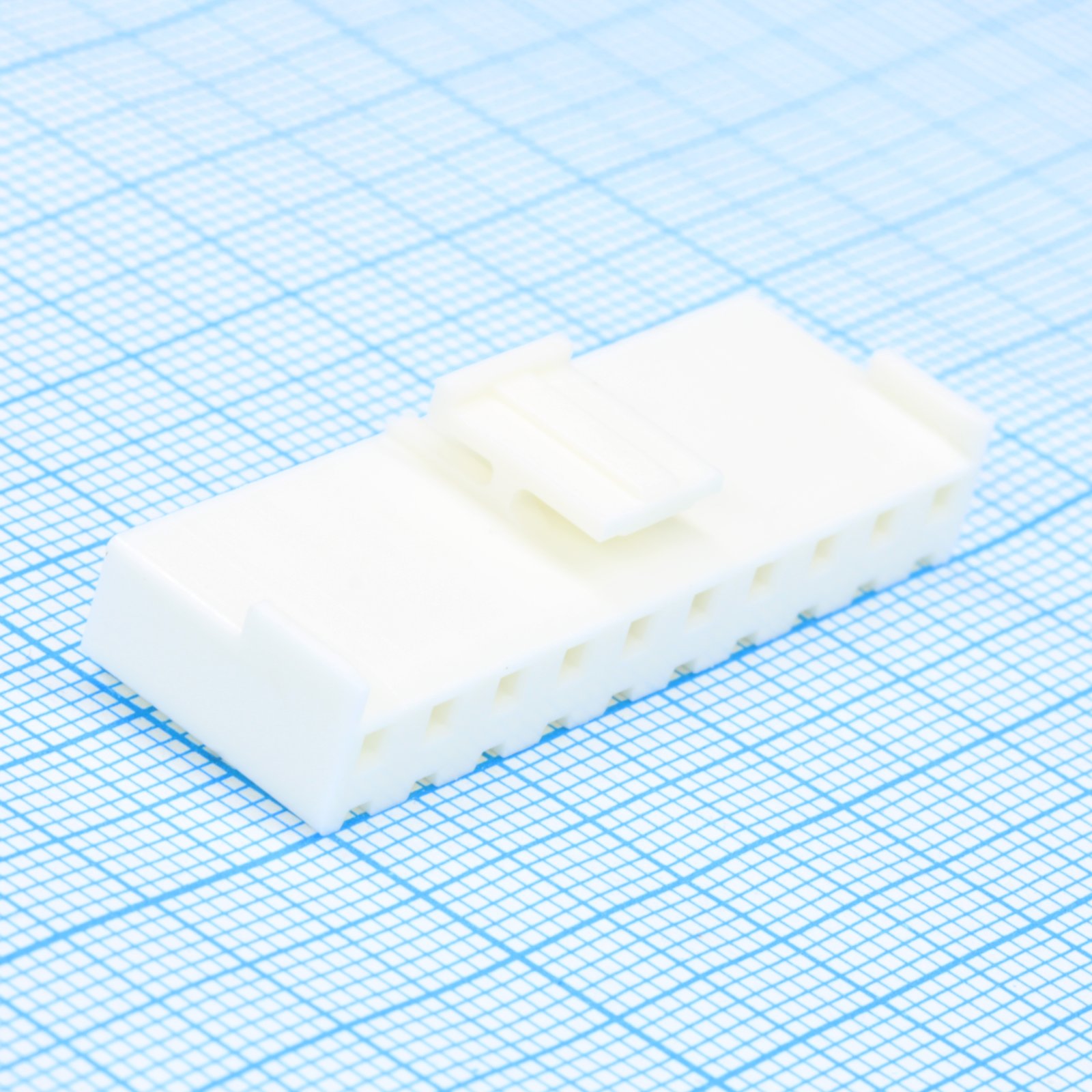

Корпус разъема-розетки CONNFLY I-DS1073-SCW010 предназначен для установки на кабель. Это однорядная модель на 10 контактов с шагом 3,96 мм, для которой требуются контакты T-DS1073-SC600. Применяется в промышленной автоматике и бытовой электронике для надежного соединения проводов.
Технические характеристики
| Шаг | 3.96mm |
| Размеры | Шаг выводов: (N-1)*3.96mm; Общая ширина: 5.6mm; Общая высота: 10.95mm; Общая длина: N*3.96+0.4±0.3mm; V t type depth: 7.4mm; V t type height: 13.6mm; Right angle depth: 7.7mm; Right angle height: 9.3mm; Диаметр монтажного отверстия: SQ1.14mm |
| Диапазон проводов | AWG#22~#18 |
| Цвет корпуса | Белый |
| Тип монтажа | V/T type, Right Angle |
| Ном. ток | 7A |
| Покрытие контакта | Tin Plating Over Nickel |
| Материал контакта | Медный сплав |
| Темп. диапазон | -25°C~+85°C |
| Wire section area | 0.33~0.83 mm² |
| Сопр. контакта | 30mΩ Max. |
| Материал изолятора | Nylon66 |
| Число контактов | 2 to 13 |
| Wire outer diameter | 1.7~3.0 mm |
| Contact plating code | 6: Tin, 8: Full gold flash |
| Примечание | VH 10F; PHU2-10 |
| Сопр. изоляции | 1000MΩ Min. |
| Тип упаковки | Bulk (россыпь) |
| Recommended pcb thickness | 1.6mm |
| Диэлектрическая прочность | 1000V AC(rms) for 1 minute |
