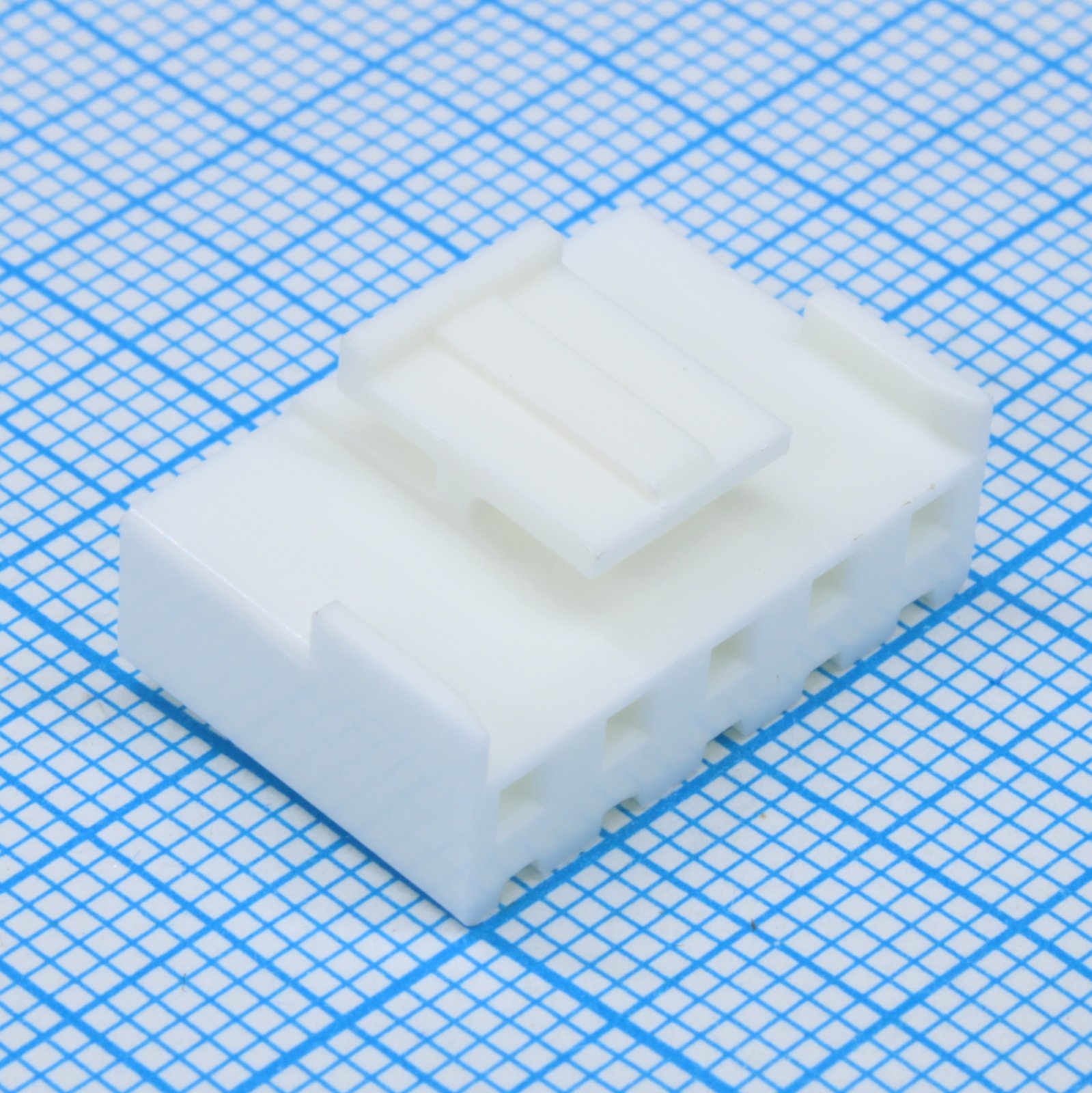

Разъемы / шаг 3,96 VH тип 2 / разъем питания шаг 3,96 мм, тип 2, на кабель / VHR-5N корпус (PHU2-5) (I-DS1073-SCW005) I-DS1073-SCW005
У поставщика
У поставщиков
19 678 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:10 550 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,03 |
| от 1 346 | 2,45 |
| от 2 243 | 2,14 |
| от 3 758 | 1,89 |
| от 6 282 | 1,71 |
Склад 14
В наличии:9 088 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 000 | 2,05 |
Склад 13
В наличии:40 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 80 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,09 |
| от 255 | 2,70 |
| от 510 | 2,33 |
| от 1 000 | 2,09 |
| от 3 000 | 2,00 |
Описание
Разъем питания CONNFLY серии VH тип 2 с шагом контактов 3,96 мм. Предназначен для оконцевания кабеля и представляет собой корпус VHR-5N (аналог PHU2-5) на 5 позиций. Используется в блоках питания и промышленной электронике для надежного соединения проводов с ответной частью на плате.
Технические характеристики
| Шаг | 3.96mm |
| Тип | Джампер |
| Тип монтажа | кабельный монтаж |
| Диапазон проводов | AWG22~18 |
| Корпус | SMD |
| Ном. ток | 7A |
| Общая длина | 20.2mm ±0.3mm |
| Покрытие контакта | Tin over Nickel |
| Материал контакта | Медный сплав |
| Материал корпуса | Nylon66 |
| Темп. диапазон | -25°C to +85°C |
| Wire section area | 0.33~0.83 mm² |
| Сопр. контакта | 30mΩ max |
| Толщина вывода | 0.25mm |
| Кол-во позиций | 5 |
| Сопр. изоляции | 1000MΩ min |
| Recommended pcb thickness | 1.6mm |
| Диэлектрическая прочность | 1000V AC |
