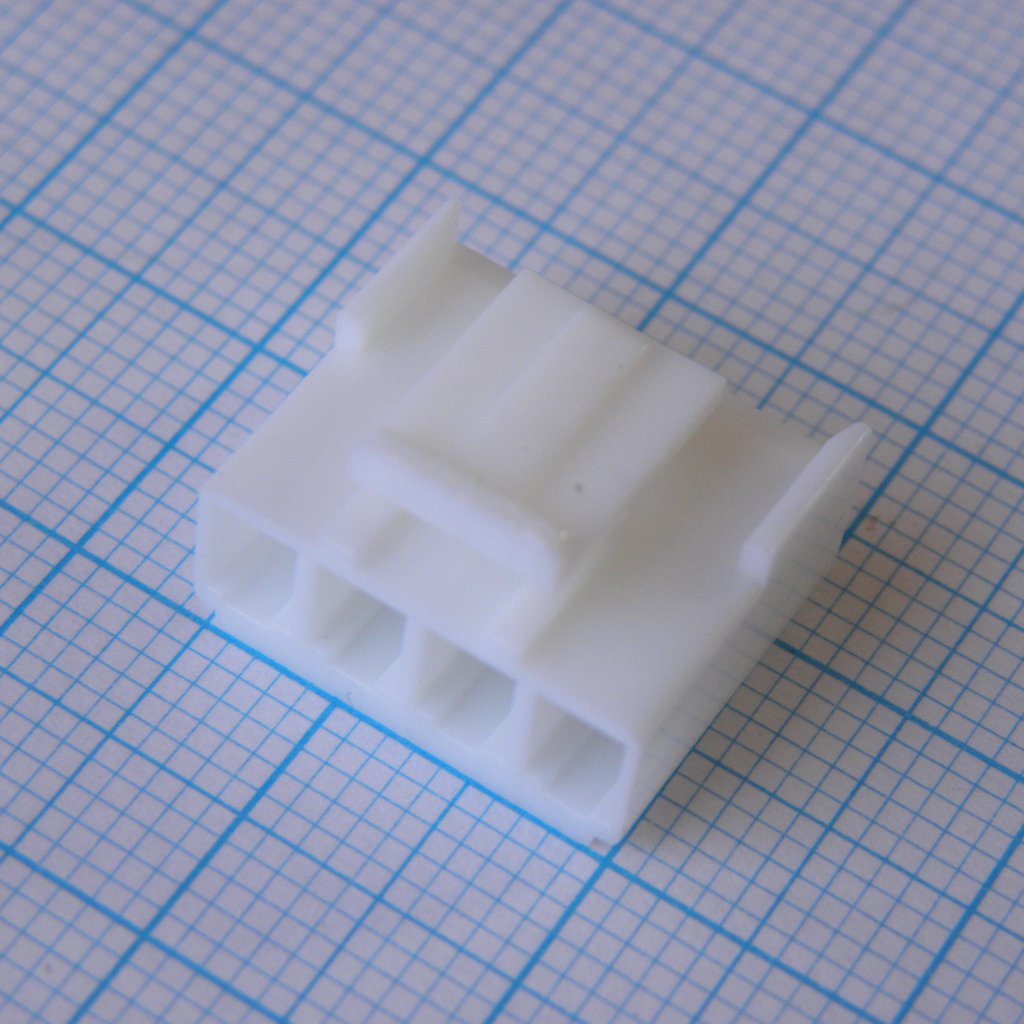

Разъём I-DS1073-SCW004
У поставщика
У поставщиков
136 584 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:107 563 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,69 |
| от 1 476 | 2,17 |
| от 2 460 | 1,89 |
| от 4 059 | 1,66 |
| от 6 765 | 1,51 |
Склад 14
В наличии:19 074 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 000 | 2,20 |
Склад 13
В наличии:9 947 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 264 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,63 |
| от 384 | 2,28 |
| от 1 000 | 2,01 |
| от 2 000 | 1,79 |
| от 4 000 | 1,66 |
Описание
Разъём I-DS1073-SCW004 от CONNFLY — это контакт для надёжного соединения в электронных цепях. Компонент рассчитан на стандартные нагрузки и подходит для монтажа в различные типы корпусов. Применяется в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Контакты |
| Шаг | 3.96mm |
| Серия | DS1073 |
| Wire od | 1.7~3.0mm |
| Ревизия | D |
| Размеры | Body depth: 7.8mm; Ширина корпуса: 15mm; Длина вывода: 3.2mm; Высота корпуса: 3.7mm; Ширина корпуса: 10.5mm; Высота корпуса: 10.6mm; Right angle height: 9.5mm; Диаметр монтажного отверстия: SQ1.14mm; Overall length formula: N*3.96; Contact spacing formula: (N-1)*3.96 |
| Описание | PCB Connector 3.96mm VH |
| Цвет корпуса | Белый |
| Тип монтажа | THT |
| Ном. ток | 7A |
| Ном. напряжение | 250V |
| Тип разъема | Female Terminal / Female Housing |
| Номер чертежа | C-DS1073-XXXXX-D |
| Диапазон проводов AWG | AWG#22~#18 |
| Сечение провода мм2 | 0.33~0.83mm² |
| Покрытие контакта | Tin |
| Материал корпуса | NYLON 66 |
| Темп. диапазон | -25°C to +85°C |
| Сопр. контакта | <30mΩ |
| Число контактов | 2 to 13 |
| Product number code | DS1073-XXXXX |
| Ориентация монтажа | Right Angle |
| Выдерживаемое напряжение | 1000V AC 1 minute |
| Сопр. изоляции | >1000MΩ |
| Recommended pcb thickness | 1.6mm |
