Разъемы / шаг 2,50 мм XH тип / шаг 2,5мм розетка на кабель тип XH / XHP-10 корпус (67261-1000) (CHU-10) (HK-10) (I-DS1069-SCW010) (PWC10-10-F)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
7 321 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:7 321 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 310 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,23 |
| от 1 000 | 1,81 |
| от 2 000 | 1,45 |
| от 4 000 | 1,20 |
| от 7 000 | 1,06 |
Описание

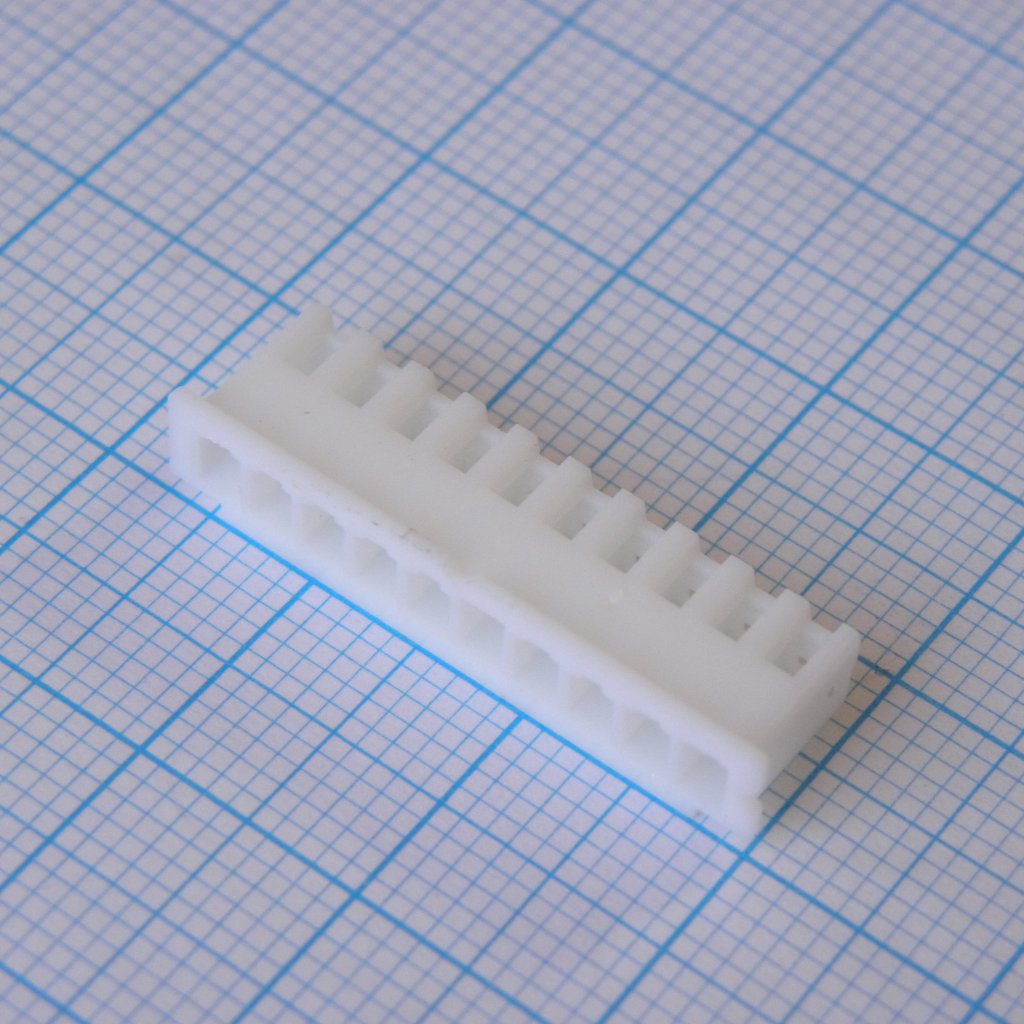

Разъем CONNFLY I-DS1069-SCW010 представляет собой корпус розетки для кабельных соединений серии XH. Компонент рассчитан на шаг контактов 2,5 мм и 10 позиций, что делает его совместимым с распространенными стандартами XH, XHP и CHU. Применяется для создания надежных разъемных соединений в бытовой электронике и промышленных устройствах. Корпус обеспечивает фиксацию контактов и защиту от случайного рассоединения.
Технические характеристики
| Тип | female_connector_housing |
| Шаг | 2.5mm |
| Серия | DS1069 |
| Тип | IDC |
| Шаг | 2.54 мм |
| Тип монтажа | Выводной |
| Диапазон проводов | AWG 28-22 (0.08~0.33mm²) |
| Ном. ток | 1A |
| Ном. напряжение | 250V |
| Материал корпуса | NYLON 66 |
| Темп. диапазон | -25°C ~ +85°C |
| Сопр. контакта | <30mΩ |
| Число контактов | 10 |
| Выдерживаемое напряжение | 500V AC |
| Сопр. изоляции | >1000MΩ |
| Recommended pcb thickness | 1.6mm |
| Кол-во контактов | 10 |
