Разъемы / шаг 2,50 мм XH тип / шаг 2,5мм розетка на кабель тип XH / XHP-08 корпус (67261-0800) (CHU-8) (HK-8) (I-DS1069-SCW008)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
40 207 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 14
В наличии:17 732 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 000 | 0,87 |
Склад 13
В наличии:12 104 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 366 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,89 |
| от 1 000 | 1,51 |
| от 2 000 | 1,20 |
| от 4 000 | 0,99 |
| от 8 000 | 0,87 |
Склад 39
В наличии:10 371 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,97 |
| от 3 650 | 0,77 |
| от 6 204 | 0,66 |
| от 10 219 | 0,57 |
| от 16 971 | 0,51 |
Описание

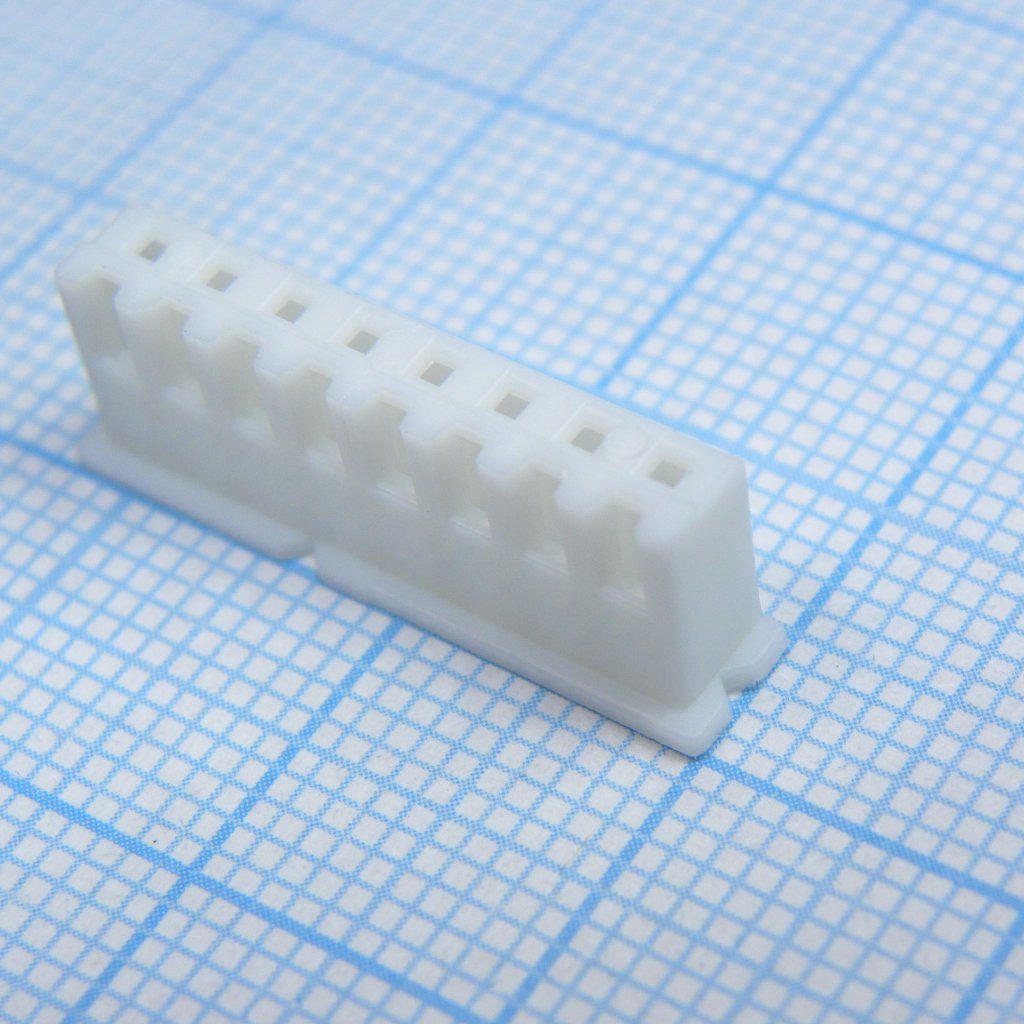

Разъем CONNFLY I-DS1069-SCW008 представляет собой корпус розетки для кабельных соединений с шагом контактов 2,5 мм. Относится к популярному типу XH, совместим с серией XHP-08 и аналогами (CHU-8, HK-8). Предназначен для создания надежных разъемных соединений в электронных устройствах, где требуется компактный и удобный монтаж проводов.
Технические характеристики
| Шаг | 2.5mm |
| Серия | DS1069 |
| Тип | IDC |
| Wire od | 1.2~1.9mm |
| Ревизия | D |
| Bend type | R/A only |
| Размеры | Шаг выводов: 2.5mm; Body depth: 5.25mm; Ширина корпуса: 6.35mm; Высота корпуса: 9.85mm; Общая длина: N*2.5+2.4mm; Ширина вывода: 0.45mm; Шаг монтажных отверстий: (N-1)*2.5mm |
| Описание | P.C.B Connector 2.5mm XH Type Female Terminal |
| Тип контакта | S: W/ kink |
| Тип монтажа | Выводной |
| Цвет корпуса | W: White |
| Тип монтажа | THT |
| Ном. ток | 1A |
| Ном. напряжение | 250V |
| Тип компонента | Female Terminal / Wire-to-Board Connector |
| Номер чертежа | C-DS1069-XXXXXX-D |
| Диапазон проводов AWG | AWG#28~#22 |
| Сечение провода мм2 | 0.08~0.33mm² |
| Покрытие контакта | Tin |
| Материал корпуса | NYLON 66 |
| Темп. диапазон | -25 ~ +85°C |
| Сопр. контакта | < 30mΩ |
| Mounting type code | V: V/T |
| Число контактов | 2~20 |
| Product number code | I-DS1069-SCW008 |
| Выдерживаемое напряжение | 500V AC 1 minute |
| Сопр. изоляции | > 1000MΩ |
| Recommended pcb thickness | 1.6mm |
| Кол-во контактов | 8 |
