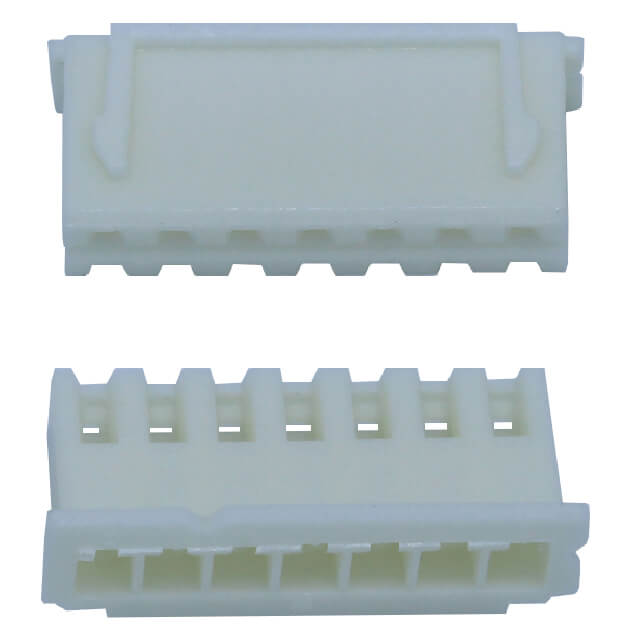

Разъём I-DS1069-SCW007
У поставщика
У поставщиков
38 864 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт1,84 ₽
Сумма169,28 ₽
В наличии92 шт
от 92 штюрлицам и ИП
Склад 39срок до недели
Цена за шт—
Сумма—
В наличии13 574 шт
от 500 штюрлицам и ИП
продаётся от 500 штпри 500 — 1,50 ₽
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии25 198 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 500 штюрлицам и ИП
продаётся от 500 штпри 500 — 1,48 ₽
92 шт · Склад 2 · 169,28 ₽
Описание
Разъём питания I-DS1069-SCW007 от CONNFLY — низковольтный коннектор для надёжного соединения цепей. Рассчитан на работу в компактных корпусах, обеспечивает стабильный контакт при малых токах. Подходит для блоков питания, контроллеров и другой бытовой электроники.
Технические характеристики
| Тип | низковольтные |
| Шаг | 2.5mm |
| Серия | I-DS1069-SCW007 |
| Наружный диаметр провода | 1.2~1.9mm |
| Тип изгиба | Right Angle (R/A only) |
| Размеры | Male body width: 2.35mm; Male pin length: 5.75mm; Male body height: 2.5mm; Male mounting hole: Ø1.0mm; Male contact square: 0.64mm; Female housing depth: 1.1mm; Female housing width: 2.45mm; Female housing height: 3.3mm; Female terminal width: 5.25mm; Female terminal height: 4.55mm; Female terminal length: 6.35mm; Male pin spacing formula: (N-1)*2.5; Female pin spacing formula: (N-1)*2.5; Female housing width formula: N*2.5+2.3; Female housing length formula: N*2.5+0.7 |
| Диапазон проводов | AWG#28~#22 |
| Тип контакта | Type A (W/ Kink only), Type B |
| Тип монтажа | THT |
| Ном. ток | 3A (22AWG) |
| Ном. напряжение | 250V |
| Тип компонента | Male/Female Wire-to-Board Connector |
| Тип разъема | вилка |
| Материал корпуса | Нейлон 66 |
| Темп. диапазон | -25~+85°C |
| Площадь сечения провода | 0.08~0.33 mm² |
| Сопр. контакта | 30mΩ |
| Число контактов | 2 to 20 |
| Допуск топологии печатной платы | ±0.05 |
| Выдерживаемое напряжение | 500V AC 1 minute |
| Варианты цвета корпуса | Белый, Чёрный, Синий, Жёлтый |
| Сопр. изоляции | 1000MΩ |
| Варианты покрытия контактов | Tin, Full gold flash |
| Рекомендуемая толщина печатной платы | 1.6mm |
