Разъемы / шаг 2,50 мм XH тип / шаг 2,5мм розетка на кабель тип XH / XHP-06 корпус (67261-0600) (CHU-6) (HK-6) (I-DS1069-SCW006)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
53 427 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 14
В наличии:25 618 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 000 | 0,66 |
Склад 39
В наличии:15 051 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,96 |
| от 3 831 | 0,76 |
| от 6 322 | 0,65 |
| от 10 536 | 0,57 |
| от 17 625 | 0,51 |
Склад 13
В наличии:12 758 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 488 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,41 |
| от 1 000 | 1,12 |
| от 3 000 | 0,88 |
| от 5 000 | 0,72 |
| от 10 000 | 0,63 |
Описание

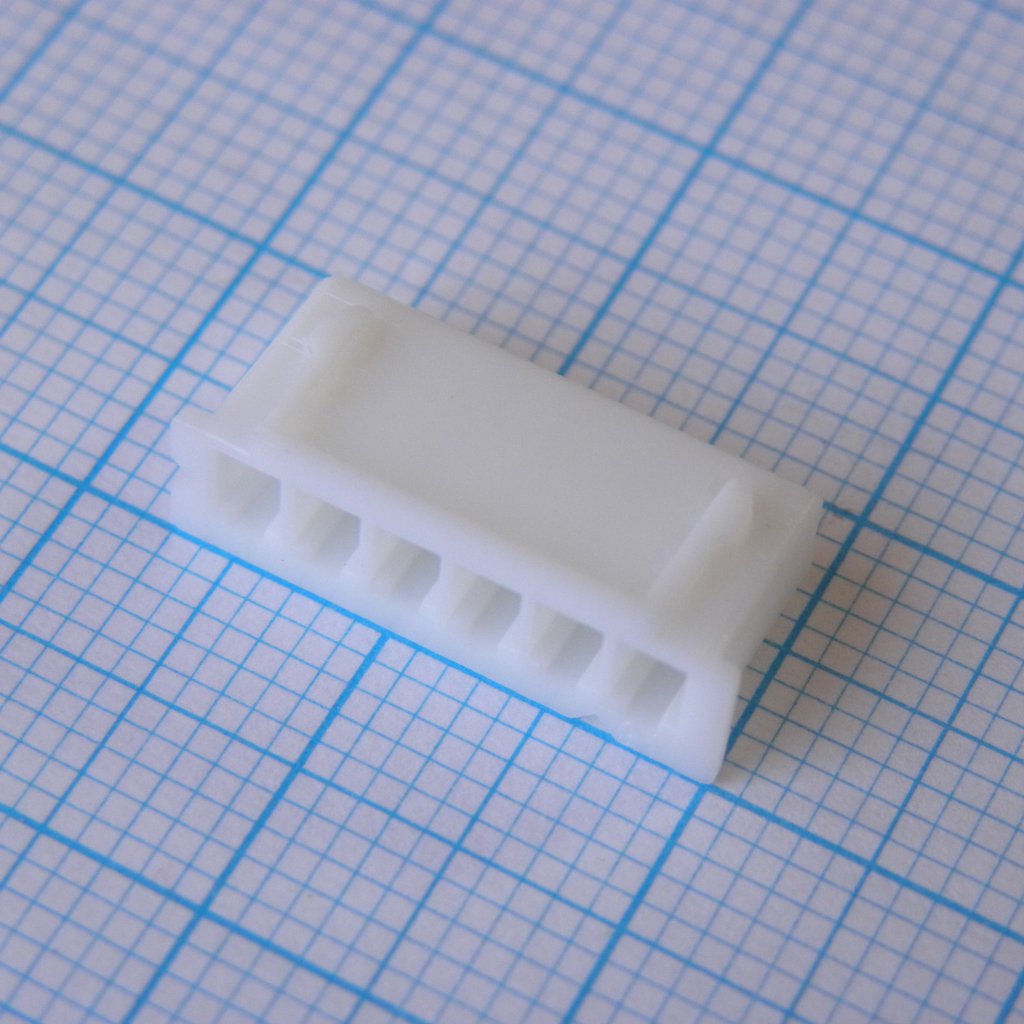

Разъем CONNFLY I-DS1069-SCW006 представляет собой корпус розетки (гнездовую колодку) для кабельного монтажа. Относится к популярной серии XH с шагом контактов 2,5 мм, предназначен для создания надежных разъемных соединений в электронных устройствах. Конструкция рассчитана на 6 позиций (6 контактов), используется совместно с ответными вилками и обжимными контактами. Применяется в бытовой технике, блоках питания и системах автоматики для коммутации цепей питания и сигналов.
Технические характеристики
| Шаг | 2.5mm |
| Серия | DS1069 |
| Тип | IDC |
| Шаг | 2.54 мм |
| Wire od | 1.2~1.9mm |
| Ревизия | D |
| Bend type | R/A only (Type A / Type B) |
| Размеры | Глубина: 5.25mm; Ширина: 6.35mm; Высота: 9.85mm; Sq pin: SQ0.64; Длина вывода: 4.55mm; Contact pitch: 2.5mm; Ширина вывода: 0.45mm; Body length formula: N*2.5+0.7; Row spacing formula: (N-1)*2.5; Шаг монтажных отверстий: 5.75mm; Диаметр монтажного отверстия: 3.4mm; Body length formula alt: N*2.5+2.3; Body length formula alt2: N*2.5+2.4 |
| Описание | P.C.B Connector 2.5mm XH Type Female Terminal |
| Kink option | W/O kink (X) / W/ kink (S) |
| Тип контакта | Female Terminal |
| Тип монтажа | Выводной |
| Цвет корпуса | Белый |
| Тип монтажа | THT |
| Ном. ток | 1A |
| Ном. напряжение | 250V |
| Тип компонента | Female Terminal / Wire-to-Board Connector |
| Номер чертежа | C-DS1069-XXXXXX-D |
| Диапазон проводов AWG | AWG#28~#22 |
| Сечение провода мм2 | 0.08~0.33mm² |
| Покрытие контакта | Tin |
| Материал корпуса | NYLON 66 |
| Общий допуск | X x: ±0.60; X xx: ±0.38; Угол: ±5° / ±3° / ±2°; X xxx: ±0.25 |
| Темп. диапазон | -25~+85°C |
| Сопр. контакта | <30mΩ |
| Число контактов | 2~20 |
| Product number code | I-DS1069-S C W 0 X D |
| Выдерживаемое напряжение | 500V AC 1 minute |
| Сопр. изоляции | >1000MΩ |
| Recommended pcb thickness | 1.6mm |
| Кол-во контактов | 6 |
