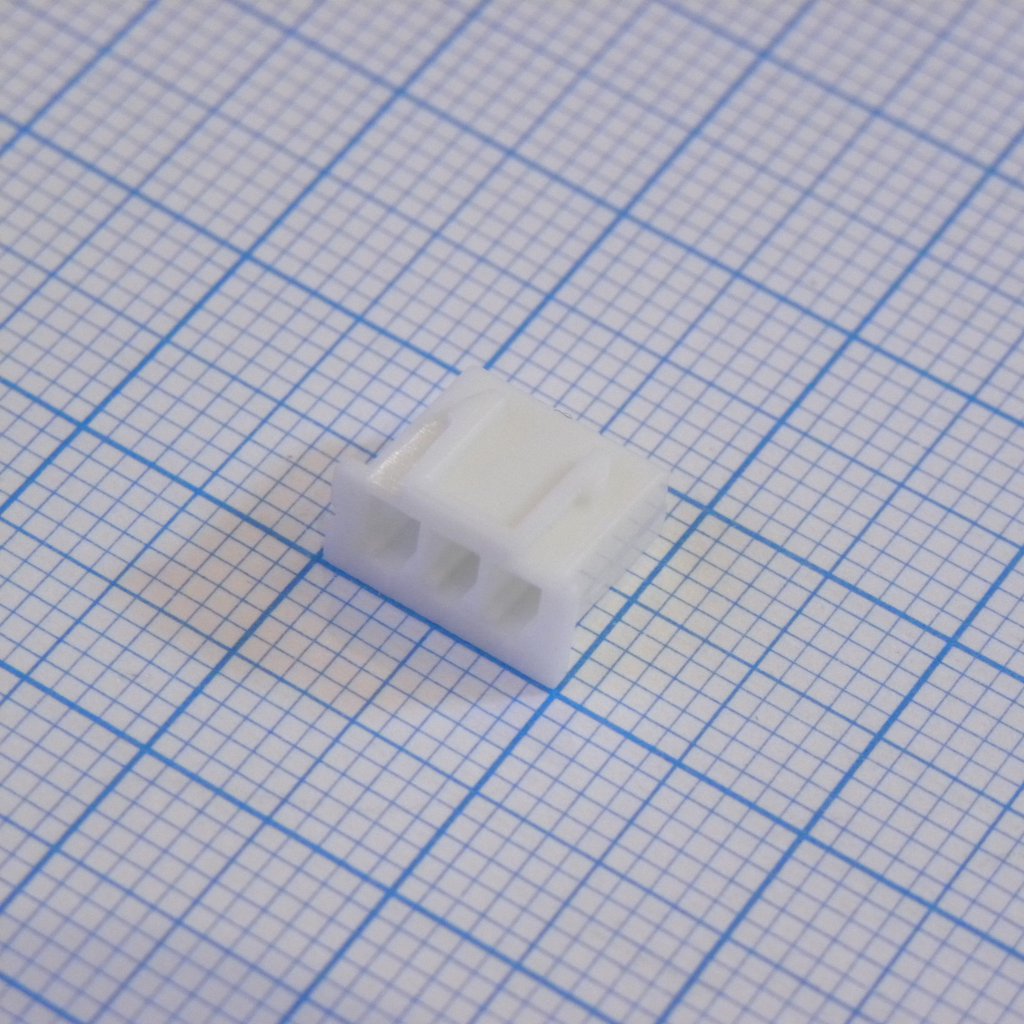

Разъемы / шаг 2,50 мм XH тип / шаг 2,5мм розетка на кабель тип XH / XHP-03 корпус (67261-0300) (CHU-3) (HK-3) (I-DS1069-SCW003)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
50 159 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 39
В наличии:20 083 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,42 |
| от 7 489 | 0,33 |
| от 12 775 | 0,28 |
| от 21 145 | 0,24 |
| от 35 242 | 0,21 |
Склад 13
В наличии:17 670 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 1022 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,68 |
| от 2 000 | 0,52 |
| от 4 000 | 0,40 |
| от 8 000 | 0,32 |
| от 16 000 | 0,28 |
Склад 14
В наличии:12 406 шт.
Срок поставки: до 7 дн.
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 000 | 0,35 |
Описание
Разъем CONNFLY I-DS1069-SCW003 представляет собой корпус розетки для кабеля серии XH с шагом контактов 2,5 мм. Эта трехпозиционная колодка (на 3 контакта) предназначена для создания надежных разъемных соединений в электронных устройствах. Корпус используется совместно с обжимными контактами и ответной вилкой, обеспечивая фиксацию защелкой. Применяется в бытовой технике, блоках питания и промышленной автоматике.
Технические характеристики
| Шаг | 2.5mm |
| Пол разъёма | розетка |
| Серия | DS1069 |
| Тип | IDC |
| Шаг | 2.54 мм |
| Wire od | 1.2~1.9 mm |
| Bend type | Right Angle only |
| Размеры | Ширина корпуса: 5.75mm; Высота корпуса: 7.0mm; Шаг выводов: 2.5mm; Contact square: 0.64mm; Ширина вывода: 3.4mm; Terminal height: 2.35mm; Body length formula: N*2.5+2.4; Row spacing formula: (N-1)*2.5 |
| Описание | P.C.B Connector 2.5mm XH Type Female Terminal |
| Kink option | W/ kink |
| Тип монтажа | Выводной |
| Цвет корпуса | Белый |
| Тип монтажа | THT |
| Ном. ток | 1A |
| Ном. напряжение | 250V |
| Тип компонента | Female Terminal / Wire-to-Board Connector |
| Диапазон проводов AWG | AWG#28~#22 |
| Сечение провода мм2 | 0.08~0.33 mm² |
| Покрытие контакта | Tin |
| Материал корпуса | NYLON 66 |
| Темп. диапазон | -25°C ~ +85°C |
| Сопр. контакта | < 30mΩ |
| Число контактов | 2~20 |
| Product number code | I-DS1069-SCW0XD |
| Выдерживаемое напряжение | 500V AC 1 minute |
| Сопр. изоляции | > 1000MΩ |
| Contact pitch dimension | 2.5mm |
| Contact plating options | Tin, Full gold flash |
| Рек. толщина платы | 1.6mm |
| Кол-во контактов | 10 |
