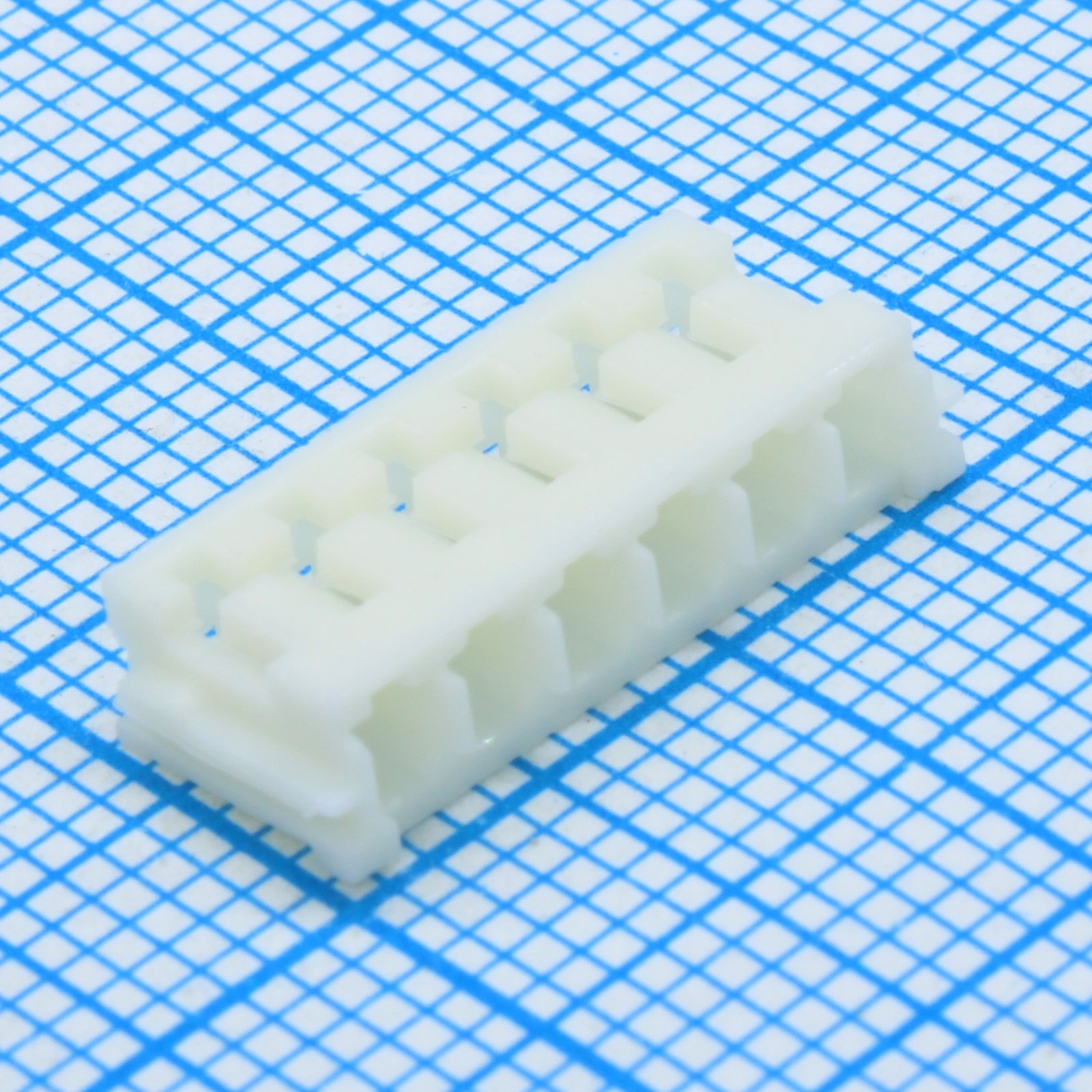

Разъемы / шаг 2,50 мм EH тип / разъём питания шаг 2,5мм на кабель тип EH / EHR-06 корпус (250G1-H06) (I-DS1069-01-SCW006) I-DS1069-01-SCW006
У поставщика
У поставщиков
2 948 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:2 637 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 102 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,82 |
| от 163 | 6,26 |
| от 325 | 5,67 |
| от 649 | 5,15 |
| от 1 298 | 4,76 |
Склад 14
В наличии:311 шт.
Срок поставки: до 7 дн.
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 000 | 2,21 |
Описание
Разъем CONNFLY I-DS1069-01-SCW006 представляет собой корпус (разъемную колодку) для кабельного монтажа серии EH/EHR. Компонент рассчитан на шаг контактов 2,5 мм и предназначен для создания надежных разъемных соединений в цепях питания. Корпус типа EHR-06 (на 6 позиций) обеспечивает фиксацию ответной части и удобство сборки жгутов. Применяется в бытовой технике, блоках питания и промышленной автоматике.
Технические характеристики
| Тип | Клеммник |
| Шаг | 2.5mm |
| Шаг | 6 мм |
| Монтаж | Выводной |
| Материал контакта | Медный сплав |
| Размеры | Pin square: 0.64mm; Contact pitch: 2.5mm; Диаметр отверстия: 1.02mm; Housing depth: 3.4mm; Ширина корпуса: 3.8mm; Высота корпуса: 6.0mm |
| Диапазон проводов | AWG#30~#22 |
| Цвет корпуса | Белый |
| Тип монтажа | THT |
| Тип разъема | вилка |
| Ном. ток | 3A |
| Покрытие контакта | Tin Plating Over Nickel |
| Темп. диапазон | -25°C~+85°C |
| Материал изолятора | Nylon 66, White |
| Число контактов | 2~20 |
| Ориентация монтажа | V/T type, R/A type |
| Макс. сопротивление контакта | 20mΩ |
| Contact plating options | 6: Tin, 8: Full gold flash |
| Мин. сопротивление изоляции | 1000MΩ |
| Recommended pcb thickness | 1.6mm |
| Кол-во контактов | 1 контакт |
| Диэлектрическая прочность | 600V AC(rms) |
