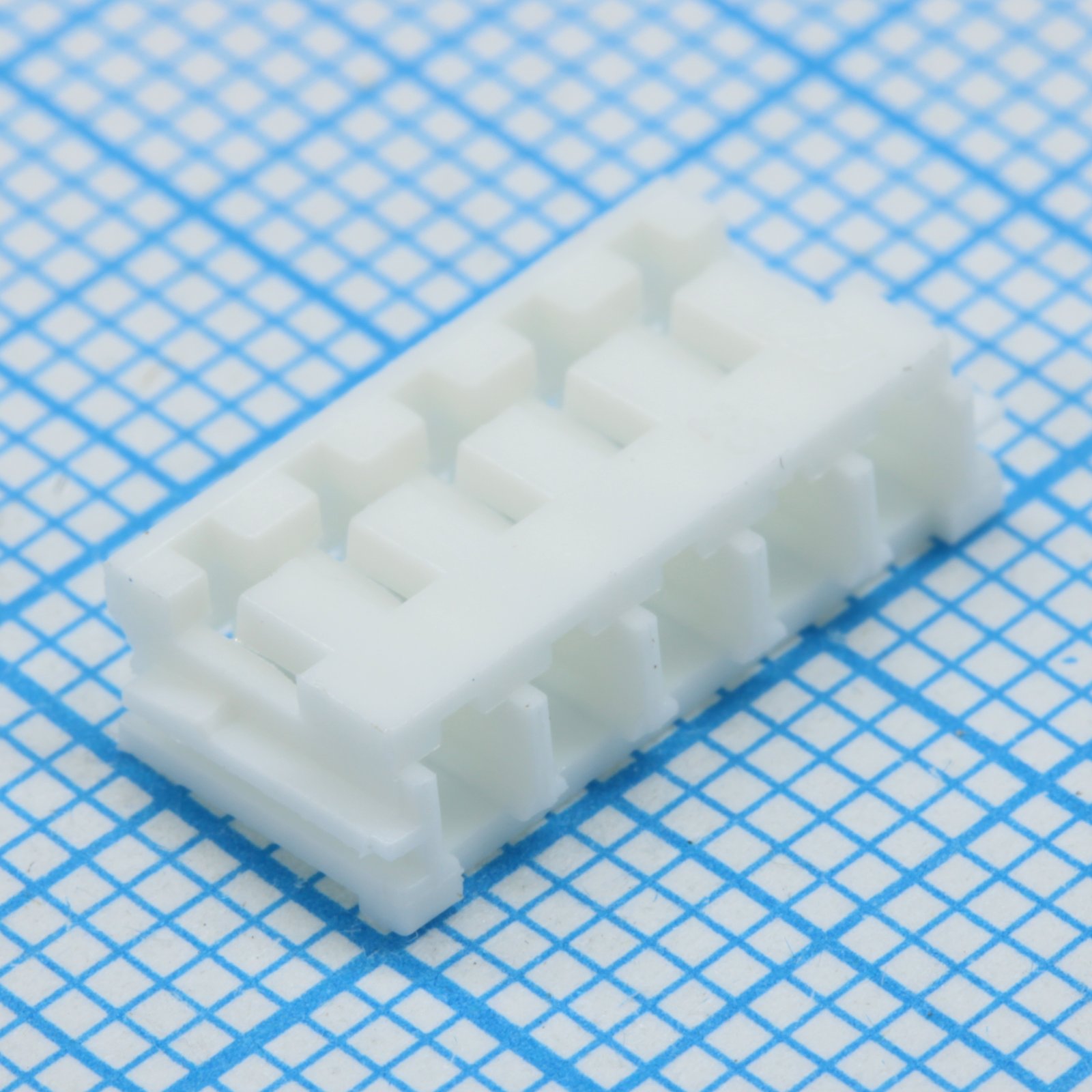

Разъемы / шаг 2,50 мм EH тип / разъём питания шаг 2,5мм на кабель тип EH / EHR-05 (250G1-H05) (PW10-05F) (I-DS1069-01-SCW005) / I-DS1069-01-SCW005 CONNFLY,
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
4 488 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт5,36 ₽
Сумма536,00 ₽
В наличии517 шт
от 100 штюрлицам и ИП
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии2 317 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 2 000 штюрлицам и ИП
продаётся от 2 000 штпри 2 000 — 0,97 ₽
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии1 654 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 300 штюрлицам и ИП
продаётся от 300 штпри 300 — 2,30 ₽
100 шт · Склад 39 · 536,00 ₽
Описание
Разъем CONNFLY I-DS1069-01-SCW005 — это соединитель серии EH с шагом контактов 2,5 мм, предназначенный для питания на кабель. Модель соответствует типовым корпусам EHR-05 и PW10-05F, обеспечивая надежное соединение в компактном форм-факторе. Применяется в блоках питания, бытовой технике и промышленной электронике для передачи тока.
Технические характеристики
| Шаг | 2.5mm |
| Серия | EH |
| Тип | IDC |
| Шаг | 2.54 мм |
| Ток, А | 3 |
| Напряжение, В | 250 |
| Наружный диаметр провода | 1.2~1.9mm |
| Диапазон проводов | AWG#28~#22 |
| Тип монтажа | Выводной |
| Тип монтажа | кабель |
| Толщина ПП | 1.6mm |
| Тип разъема | female housing |
| Покрытие контакта | Tin |
| Материал корпуса | Нейлон 66 |
| Темп. диапазон | -25 ~ +85°C |
| Площадь сечения провода | 0.08~0.33mm² |
| Сопр. контакта | 30mΩ |
| Число контактов | 05 |
| Выдерживаемое напряжение | 500V AC 1 minute |
| Сопр. изоляции | 1000MΩ |
| Кол-во контактов | 10 контактов |
