Разъемы / шаг 2,00 mm (РН-тип) / 2 мм гнездо на кабель / MU-12F корпус (PHR-12) (HB-12) (200G1-H12) (I-DS1066-SCW012)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
4 638 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:3 108 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 360 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,92 |
| от 480 | 1,64 |
| от 959 | 1,44 |
| от 2 000 | 1,29 |
| от 4 000 | 1,18 |
Склад 14
В наличии:1 530 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 000 | 0,99 |
Описание

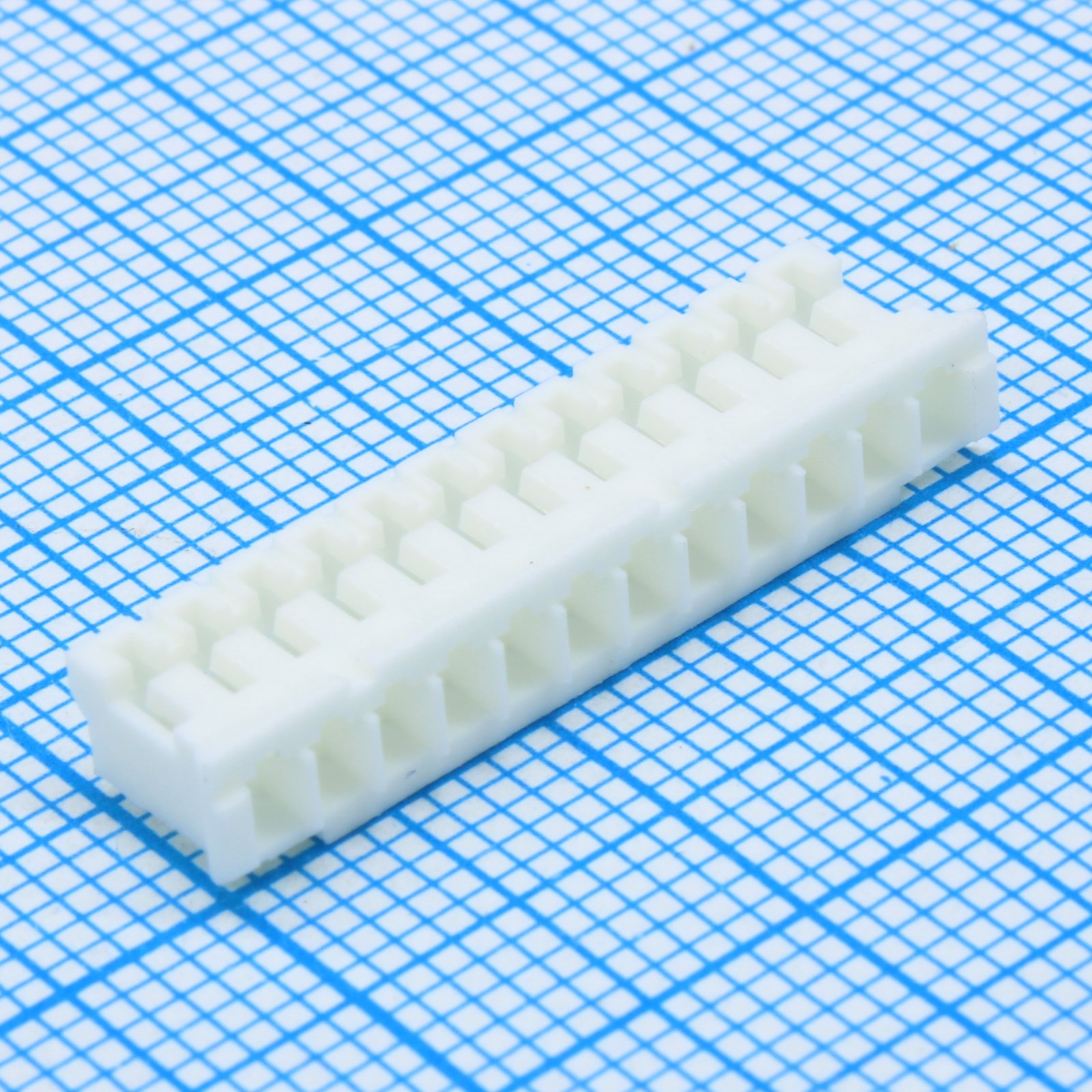

Разъем CONNFLY I-DS1066-SCW012 представляет собой гнездовой корпус (розетку) для кабельного монтажа с шагом контактов 2,00 мм. Эта модель относится к распространенному типу PH и совместима с ответными частями PHR-12, HB-12 и 200G1-H12. Корпус на 12 позиций предназначен для создания надежных разъемных соединений в компактных электронных устройствах. Применяется для организации жгутов проводов в бытовой технике, промышленной автоматике и автомобильной электронике.
Технические характеристики
| Цвет | Белый |
| Шаг | 2.00mm |
| Тип | IDC |
| Шаг | 2.54 мм |
| Диапазон проводов | AWG#30~#24 |
| Тип монтажа | Выводной |
| Тип монтажа | кабельный монтаж |
| Тип разъема | Female housing for cable |
| Ном. ток | 2A |
| Общая длина | 25.80mm |
| Ном. напряжение | 100V |
| Материал корпуса | Nylon 66 |
| Темп. диапазон | -25°C to +85°C |
| Сопр. контакта | 30mΩ Max |
| Число контактов | 12 |
| Выдерживаемое напряжение | 500V AC |
| Сопр. изоляции | 1000MΩ Min |
| Recommended pcb thickness | 1.6mm |
| Кол-во контактов | 12 |
