Разъемы / шаг 2,00 mm (РН-тип) / 2 мм гнездо на кабель / MU-07F корпус (PHR-7) (HB-07) (200G1-H07) (DS1066-7FCW) (I-DS1066-SCW007)
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы штыревые
У поставщиков
2 814 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:2 785 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 1048 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,66 |
| от 623 | 0,57 |
| от 1 246 | 0,50 |
| от 2 000 | 0,44 |
| от 6 000 | 0,40 |
Склад 14
В наличии:29 шт.
Срок поставки: до 7 дн.
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 000 | 0,59 |
Описание

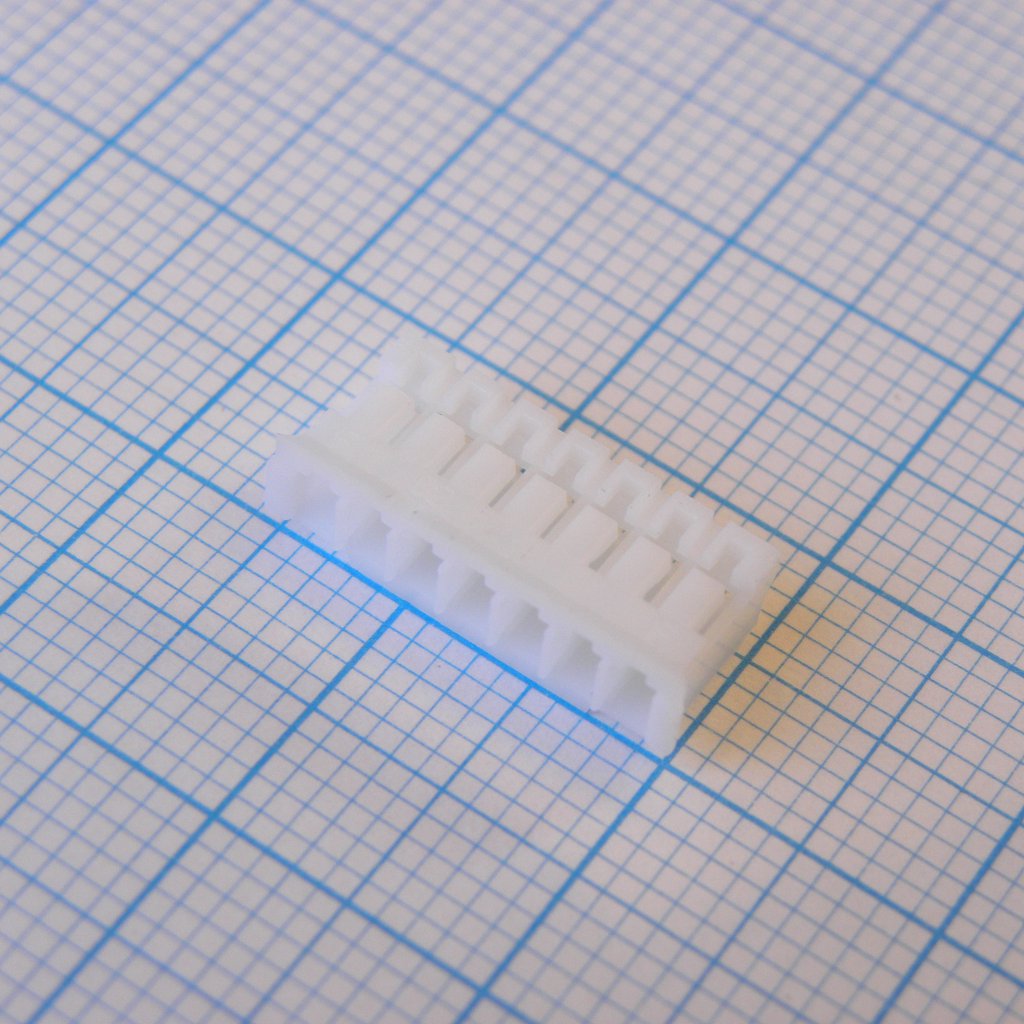

Разъем CONNFLY I-DS1066-SCW007 представляет собой гнездовой корпус (розетку) для кабельного монтажа с шагом контактов 2,00 мм. Относится к распространенному типу РН (PHR-7) и совместим с ответными частями серий HB-07, 200G1-H07 и DS1066-7FCW. Предназначен для создания надежных разъемных соединений в электронных устройствах, где требуется компактный и стандартизированный интерфейс.
Технические характеристики
| Шаг | 2.00mm |
| Тип | штыревой разъем |
| Шаг | 2.54 мм |
| Wire od | 0.9~1.5 mm |
| Размеры | Body depth: 3.4; Ширина корпуса: 4.8; Pin square: □0.50; Высота корпуса: 6.0; Body height alt: 6.25; Contact spacing: (N+1)*2.00; Female housing length: N*2.00+1.8; Female terminal depth: 4.95; Female terminal dim a: 1.20; Female terminal dim b: 1.35; Female terminal dim c: 0.70; Female terminal dim d: 0.45; Female terminal dim e: 6.00; Female terminal dim f: 1.0; Female terminal dim g: 2.4; Female terminal dim h: 1.7; Female terminal dim i: 1.5; Female terminal width: 4.50; Female terminal height: 5.35; Contact spacing tolerance: (N-1)*2.00±0.25 |
| Диапазон проводов | AWG#30~#24 |
| Pin1 marking | Pin1 |
| Тип монтажа | Выводной |
| Цвет корпуса | White, Orange |
| Тип монтажа | V/T type, Right Angle |
| Ном. ток | 2A (24AWG) |
| Ном. напряжение | 100V |
| Тип разъема | Male V/T type, Female Terminal |
| Покрытие контакта | Tin, Full gold flash |
| Number of holes | 02~15 |
| Материал корпуса | Nylon 66 |
| Темп. диапазон | -25 ~ +85°C |
| Wire section area | 0.05~0.22 mm² |
| Сопр. контакта | 30mΩ Max |
| Число контактов | 2 to 15 |
| Толщина вывода | 0.20mm |
| Выдерживаемое напряжение | 500V AC 1 minute |
| Сопр. изоляции | 1000MΩ Min |
| Pcb layout pin diameter | Ø0.80mm |
| Recommended pcb thickness | 1.6mm |
| Кол-во контактов | 6 |
